Связь параметров T-FLEX DOCs со свойствами документа Creo Parametric

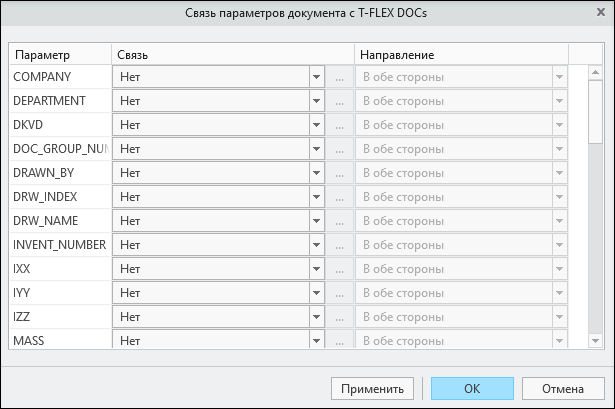

Для вызова окна связи параметров T‑FLEX DOCs со свойствами документа Creo Parametric используется команда Инструменты → T‑FLEX DOCs → Связь параметров.

Колонка Параметр окна связи параметров содержит свойства текущего документа Creo Parametric.

Диалоговое окно Параметры документа Creo Parametric рассмотрено в подпараграфе "Сохранение структуры сборки в T-FLEX DOCs".

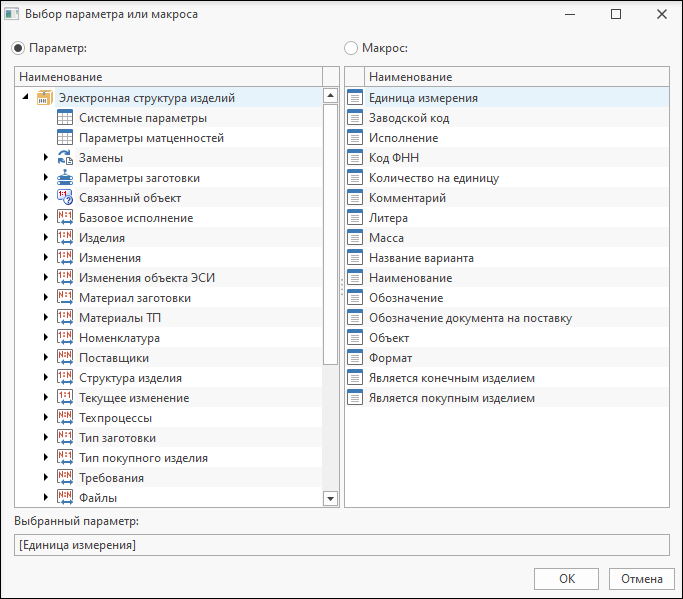

В колонке Связь задаётся соответствующий параметр T‑FLEX DOCs для тех свойств документа Creo Parametric, значения которых требуется синхронизировать. Для этого в поле колонки Связь указывается иконка справочника T-FLEX DOCs из которого будет осуществляться выбор параметра.

В колонке Направление окна связи параметров задаётся вариант направления синхронизации параметров:

▪из Creo Parametric в T‑FLEX DOCs;

▪из T‑FLEX DOCs в Creo Parametric;

▪в обе стороны.

В зависимости от направления передачи данных, синхронизация параметров осуществляется либо при сохранении структуры изделия в T‑FLEX DOCs с помощью команды Сохранить структуру (кнопка [Сохранить структуру] - панели инструментов T‑FLEX DOCs), либо при открытии текущего файла Creo Parametric из справочника T‑FLEX DOCs "Файлы".
