Связь параметров T-FLEX DOCs со свойствами документа Siemens NX

Для вызова окна связи параметров T‑FLEX DOCs со свойствами документа Siemens NX используется команда

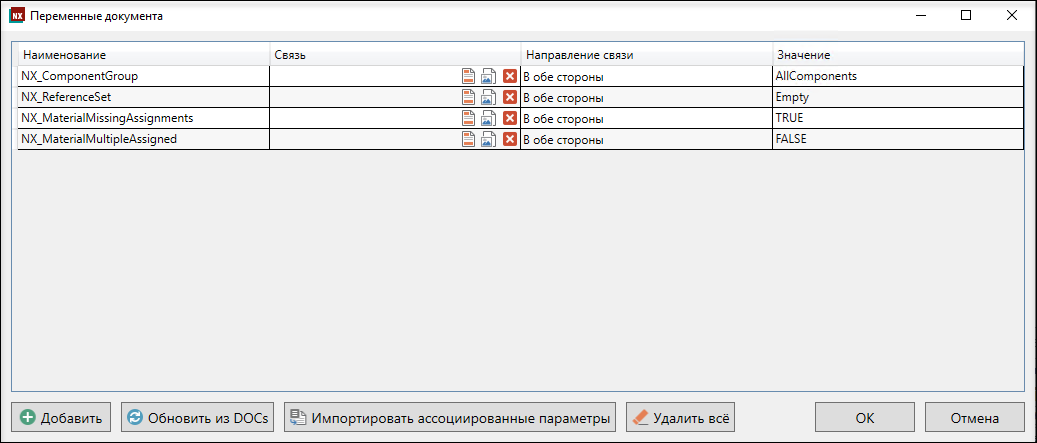

Колонка Наименование содержит свойства текущего документа Siemens NX. Дополнить список свойств можно с помощью кнопки [Добавить] - .

Для тех свойств документа Siemens NX, значения которых тре/буется синхронизировать, в колонке Переменные документа необходимо задать соответствующий параметр T‑FLEX DOCs. Для этого в поле Связь следует указать иконку справочника T-FLEX DOCs из которого будет осуществляться выбор параметра:

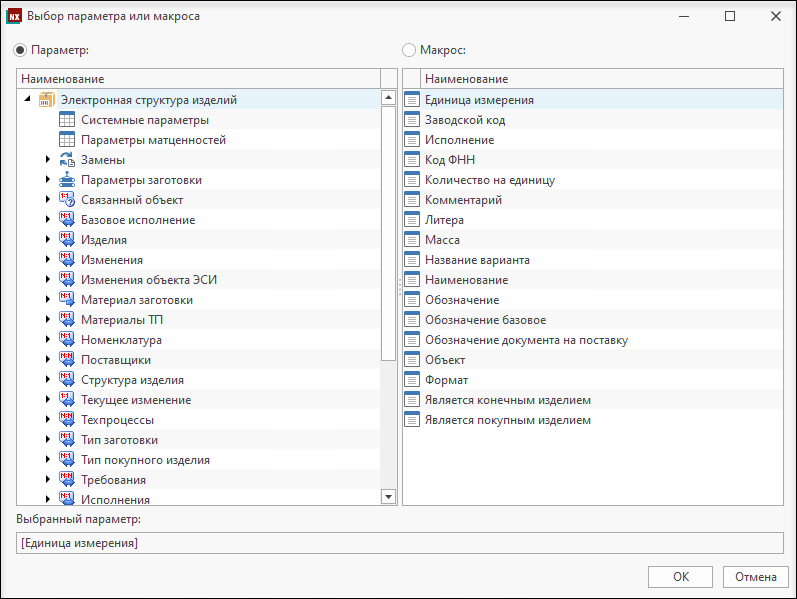

ž - из справочника "Электронная структура изделий" (параметр номенклатуры):

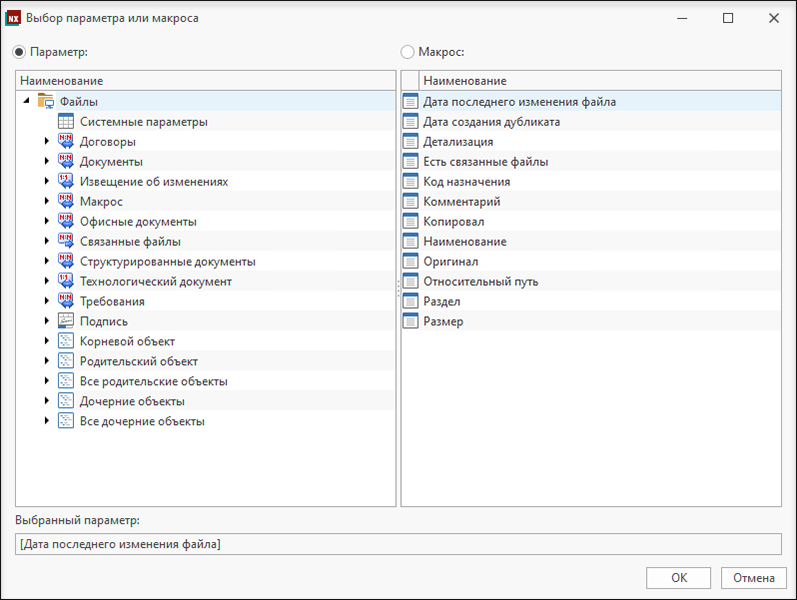

ž - из справочника "Файлы" (параметр файла):

Колонка Направление связи позволяет задать направление синхронизации параметров:

·из Siemens NX в T‑FLEX DOCs;

·из T‑FLEX DOCs в Siemens NX;

·в обе стороны.

Для просмотра и изменения значений свойств документа Siemens NX предназначена колонка Значение.

В зависимости от направления передачи данных, синхронизация указанных параметров осуществляется при сохранении структуры изделия в T‑FLEX DOCs с помощью команды Сохранить структуру (кнопка на вкладке команд для работы с T‑FLEX DOCs) или при открытии текущего файла Siemens NX из справочника T‑FLEX DOCs "Файлы".

Кнопка позволяет получить значения переменных из T-FLEX DOCs по связям с параметрами, которые были заданы.

С помощью кнопки возможно импортировать ассоциированные параметры из справочника "Правила настройки интеграции приложений".

Кнопка удаляет все заданные переменные.
