Связь параметров T‑FLEX DOCs со свойствами документа КОМПАС-3D

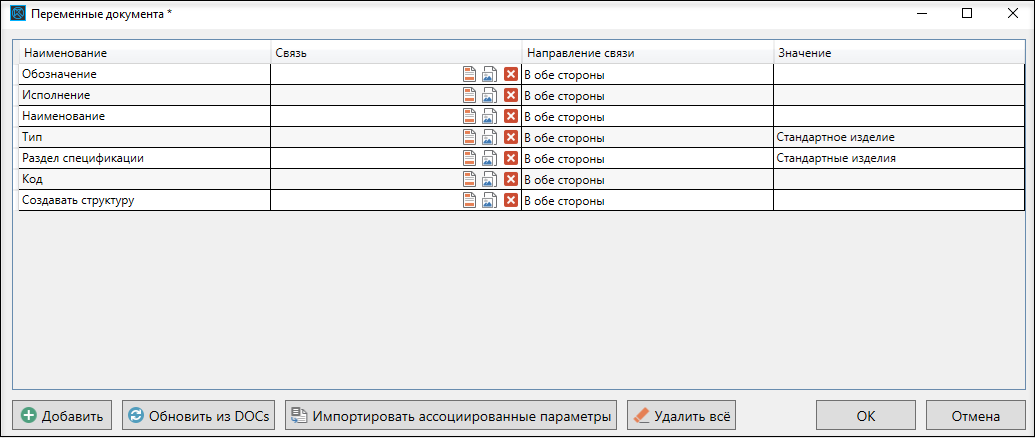

Окно связи параметров T‑FLEX DOCs со свойствами документа КОМПАС-3D вызывается с помощью команды T‑FLEX DOCs > Переменные T‑FLEX DOCs вкладки Приложения окна КОМПАС-3D.

Колонка Наименование содержит свойства текущего документа КОМПАС-3D, заданные на вкладке Общие сведения окна Информация о документе.

Окно Информация о документе рассмотрено в попдпараграфе "Сохранение структуры сборки в T‑FLEX DOCs".

Дополнить список свойств можно с помощью кнопки [Добавить].

Для тех свойств документа КОМПАС-3D значения которых требуется синхронизировать, в колонке Связь необходимо задать соответствующую связь с параметром T‑FLEX DOCs. Для этого в поле Связь следует указать иконку справочника T-FLEX DOCs из которого будет осуществляться выбор параметра:

· - из справочника "Электронная структура изделий" (параметр номенклатуры);

· - из справочника "Файлы" (параметр файла).

Колонка Передача данных позволяет задать направление синхронизации параметров:

▪из КОМПАС-3D в T‑FLEX DOCs;

▪из T‑FLEX DOCs в КОМПАС-3D;

▪в обе стороны.

Колонка Значение позволяет просмотреть и измененить значения свойств документа КОМПАС-3D.

В зависимости от направления передачи данных, синхронизация параметров осуществляется при сохранении структуры изделия в T‑FLEX DOCs с помощью  команды T‑FLEX DOCs > Сохранить структуру изделия в T‑FLEX DOCs вкладки Приложения окна КОМПАС-3D или при открытии текущего файла КОМПАС-3D из справочника T‑FLEX DOCs "Файлы".
