Сохранение структуры сборки в T‑FLEX DOCs

Сборка КОМПАС-3D может быть сохранена в T‑FLEX DOCs как объект справочника "Электронная структура изделий" со своей структурой. Для этого предварительно выбирается требуемое правило настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров КОМПАС-3D и T‑FLEX DOCs. Окно выбора правила настройки интеграции вызывается c помощью команды T‑FLEX DOCs > Правила настройки интеграции, вкладки Приложения окна КОМПАС-3D.

Правила настройки интеграции создаёт пользователь с правами администратора T‑FLEX DOCs.

Перед сохранением структуры сборки в T‑FLEX DOCs также следует для текущего документа и связанных с ним документов КОМПАС-3D задать соответствующие свойства для передачи в справочник "Электронная структура изделий" (Наименование, Обозначение, Масса и др.).

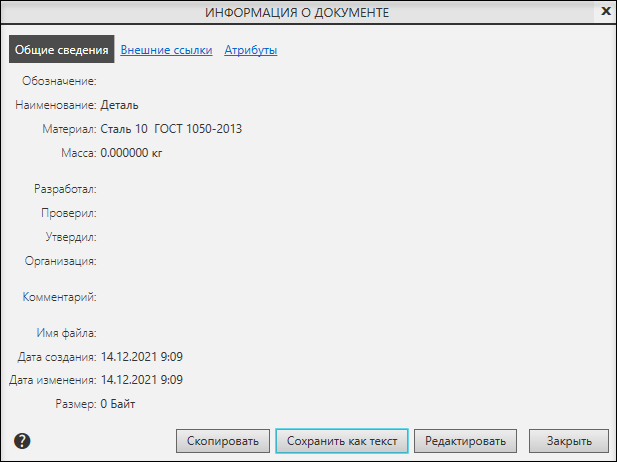

Список свойств документа отображается во вкладке Общие сведения окна Информация о документе, которое открывается командой главного меню Файл > Информация о документе.

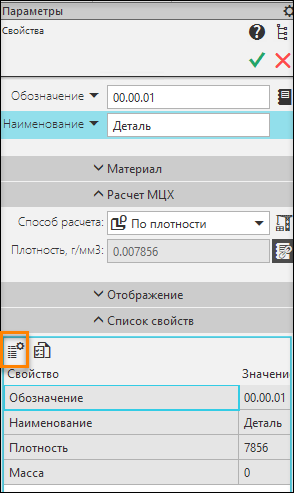

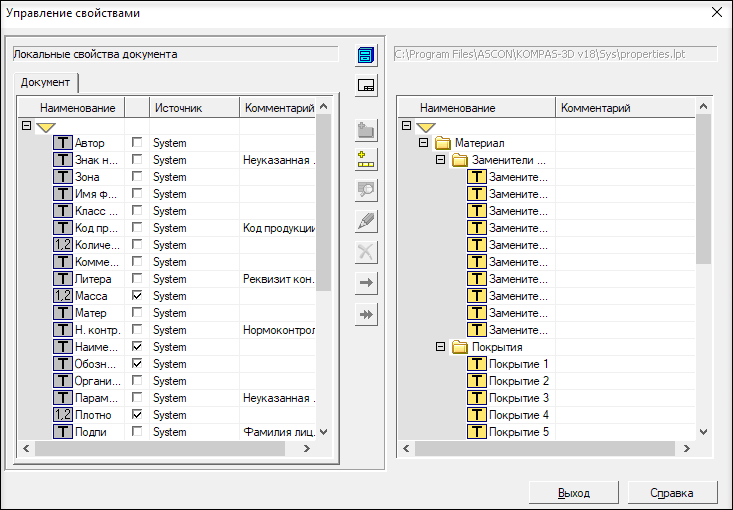

Для редактирования свойств документа следует в окне Информация о документе воспользоваться кнопкой [Редактировать]. В открывшемся окне Параметры редактирование и добавление новых свойств для документа осуществляется после нажатия на кнопку [Управление свойствами] - .

Для сохранения сборки КОМПАС-3D в виде структуры изделия T‑FLEX DOCs используется команда T‑FLEX DOCs > Сохранить структуру изделия в T‑FLEX DOCs вкладки Приложения окна КОМПАС-3D.

Первичное сохранение объектов КОМПАС-3D в справочник "Электронная структура изделий" рекомендуется выполнять из рабочего пространства T-FLEX DOCs.

После вызова команды Сохранить структуру изделия в T‑FLEX DOCs откроется окно сохранения файла текущего документа КОМПАС-3D в справочник T‑FLEX DOCs "Файлы", а также окно сохранения файлов связанных документов.

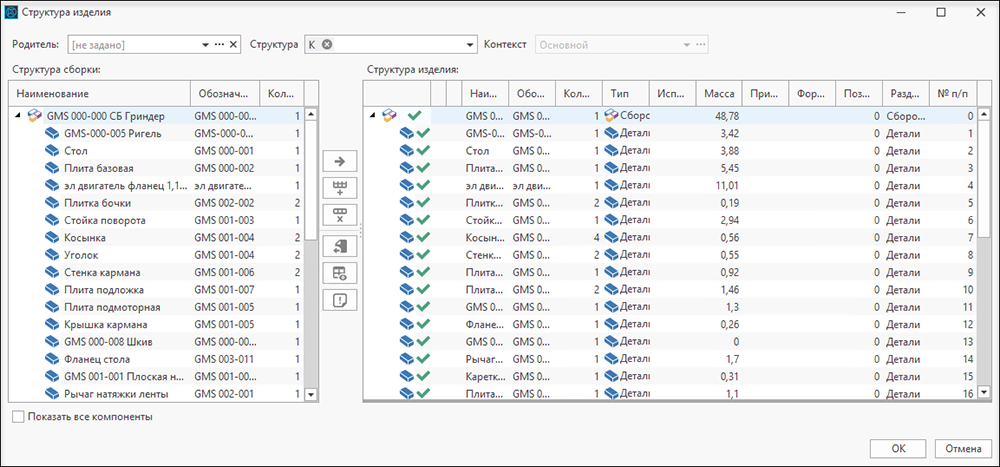

После того, как файлы будут сохранены, откроется окно управления структурой изделия, в левой части которого отобразится структура сборки КОМПАС-3D, а в правой – сформированная на её основе структура изделия T‑FLEX DOCs.

По умолчанию в окне управления структурой изделия не отображаются компоненты сборки КОМПАС-3D, у которых не заданы свойства для передачи в справочник T‑FLEX DOCs "Электронная структура изделий". Для отображения в структуре сборки таких компонентов следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае, компоненту сборки в качестве наименования и обозначения автоматически присваивается имя его файла.

Управлять создаваемой структурой изделия можно с помощью следующих кнопок:

▪ – добавляет выбранный объект структуры сборки КОМПАС-3D в структуру изделия T‑FLEX DOCs.

▪ – создаёт новый объект в структуре изделия T‑FLEX DOCs.

▪ – удаляет объект из структуры изделия T‑FLEX DOCs.

▪ – показывает объект структуры сборки КОМПАС-3D, соответствующий выбранному объекту структуры изделия T‑FLEX DOCs.

▪ – показывает объект структуры изделия T‑FLEX DOCs, соответствующий выбранному объекту структуры сборки КОМПАС-3D.

Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.

В поле Родитель указывается объект справочника "Электронная структура изделий", в который должен входить создаваемый объект.

В поле Структура выбирается тип электронной структуры изделия, который будет присвоен сохранённой сборке.

Типы структур изделия рассмотрены в главе "Формирование электронной структуры изделия".

Поле Контекст является информационным и отображает наименование контекста проектирования, с учётом которого будет отображаться структура сохранённой сборки. Выбор контекста проектирования осуществляется на панели Конфигурирование и при сохранении структуры изделия в T-FLEX DOCs не может меняться.

Более подробная о содержится в главе "Использование контекстов проектирования".

При изменении структуры сборки КОМПАС-3D требуется её повторное сохранение в T‑FLEX DOCs. В результате будет произведена корректировка структуры изделия в справочнике "Электронная структура изделий" (добавление или удаление объектов, изменение параметров вхождения).
