Связь параметров T‑FLEX DOCs с атрибутами документа Solid Edge

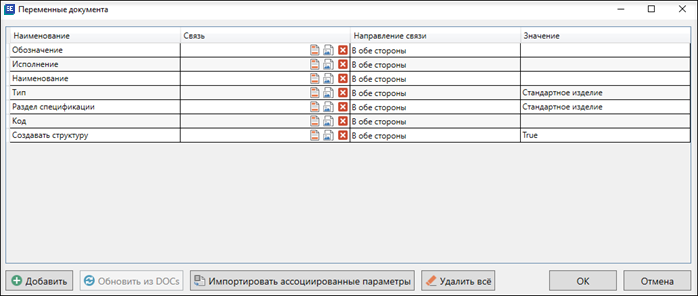

Для вызова окна связи параметров T‑FLEX DOCs с атрибутами документа Solid Edge используется команда

Колонка Наименование содержит атрибуты текущего документа Solid Edge. Дополнить список атрибутов можно с помощью кнопки [Добавить] - .

Для тех свойств документа Solid Edge значения которых требуется синхронизировать, в колонке Связь необходимо задать соответствующую связь с параметром T‑FLEX DOCs. Для этого в поле Связь следует указать иконку справочника T-FLEX DOCs из которого будет осуществляться выбор параметра:

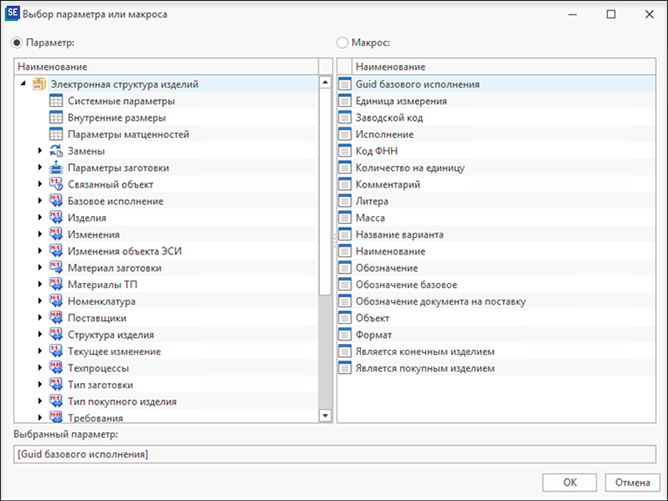

▪ - из справочника "Электронная структура изделий" (параметр номенклатуры):

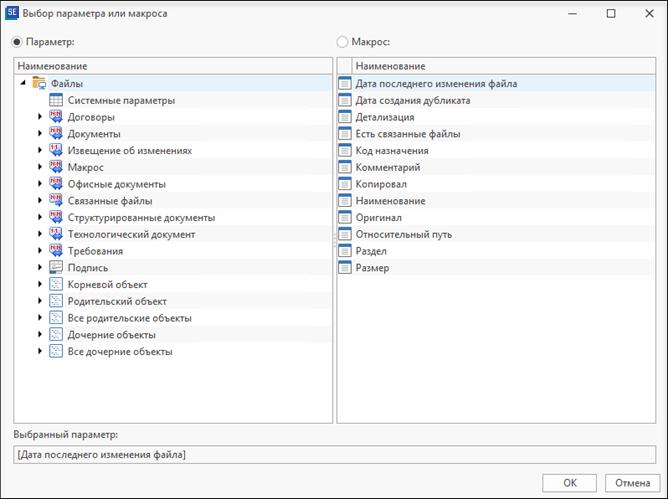

▪ - из справочника "Файлы" (параметр файла):

Колонка Направление связи позволяет задать направление синхронизации параметров:

·из Solid Edge в T‑FLEX DOCs;

·из T‑FLEX DOCs в Solid Edge;

·в обе стороны.

Для просмотра и изменения значений свойств документа Solid Edge предназначена колонка Значение.

В зависимости от направления передачи данных, синхронизация указанных параметров осуществляется при сохранении структуры изделия в T‑FLEX DOCs с помощью команды Сохранить структуру (кнопка на вкладке команд для работы с T‑FLEX DOCs) или при открытии текущего файла Solid Edge из справочника T‑FLEX DOCs "Файлы".

Кнопка позволяет получить значения переменных из T-FLEX DOCs по связям с параметрами, которые были заданы.

С помощью кнопки возможно импортировать ассоциированные параметры из справочника "Правила настройки интеграции приложений".

Кнопка удаляет все заданные переменные.
