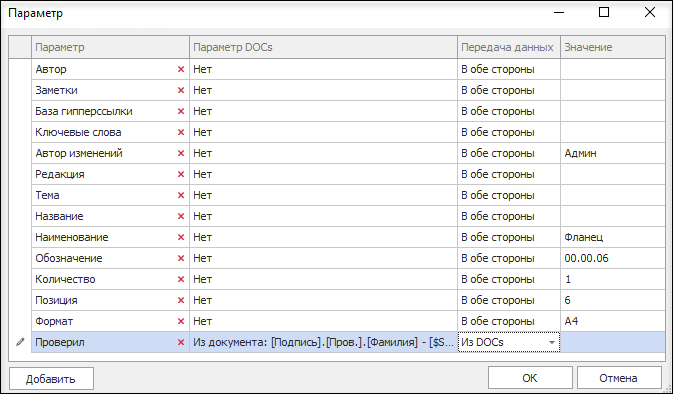

Кнопка панели инструментов T‑FLEX DOCs вызывает окно связи параметров T‑FLEX DOCs со свойствами документа AutoCAD.
Колонка Параметр содержит свойства текущего документа AutoCAD, заданные в окне Свойства чертежа. Дополнить список свойств можно с помощью кнопки [Добавить].

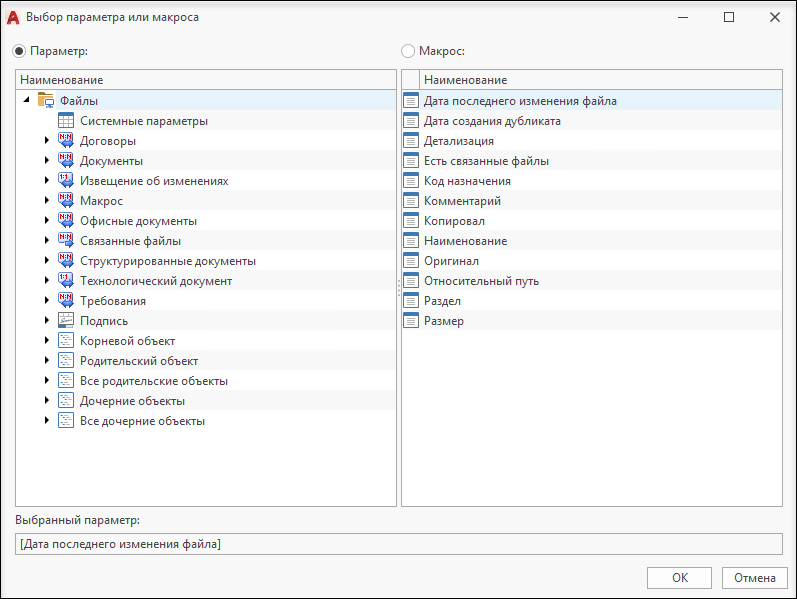

Для тех свойств документа AutoCAD, значения которых требуется синхронизировать, в колонке Параметр DOCs необходимо задать соответствующий параметр T‑FLEX DOCs. Для этого в поле Параметр DOCs сначала следует указать, из какого справочника T‑FLEX DOCs будет осуществляться выбор параметра:
·из справочника "Файлы",
·из справочника "Электронная структура изделий",
·из справочника "Документы".
Колонка Передача данных позволяет задать направление синхронизации параметров:
·из AutoCAD в T‑FLEX DOCs,
·из T‑FLEX DOCs в AutoCAD,
·в обоих направлениях.
Для просмотра и изменения значений свойств документа AutoCAD предназначена колонка Значение.
В зависимости от направления передачи данных, синхронизация указанных параметров осуществляется при сохранении структуры изделия в T‑FLEX DOCs нажатием на кнопку панели инструментов T‑FLEX DOCs или при открытии текущего файла AutoCAD из справочника T‑FLEX DOCs "Файлы".
