Сохранение структуры сборки в T‑FLEX DOCs

Документ AutoCAD, содержащий внешние ссылки, может быть сохранён в T‑FLEX DOCs как объект справочника "Электронная структура изделий" со своей структурой.

Работа с блоками AutoCAD не поддерживается.

Предварительно необходимо выбрать требуемое правило настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров AutoCAD и T‑FLEX DOCs. Окно выбора правила настройки интеграции вызывается нажатием на кнопку панели инструментов T‑FLEX DOCs.

Правила настройки интеграции создаёт пользователь с правами администратора T‑FLEX DOCs.

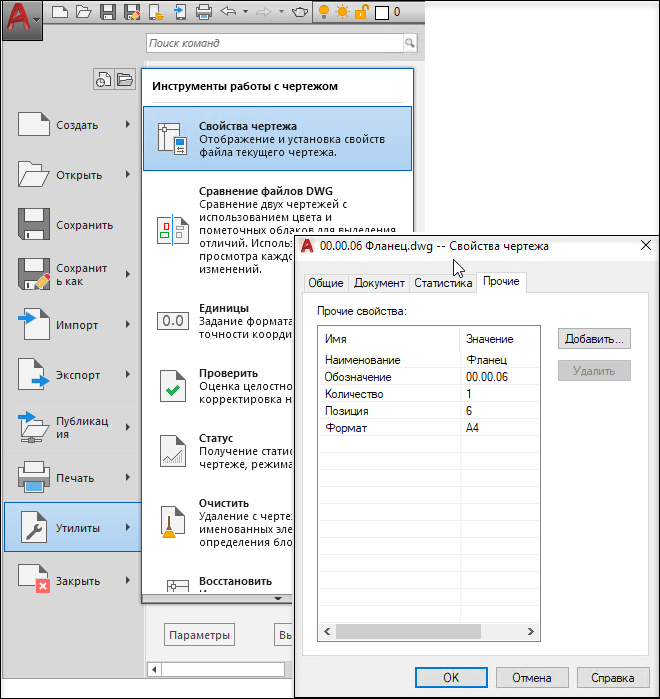

Также перед сохранением структуры сборки в T‑FLEX DOCs следует задать соответствующие свойства для передачи в справочник "Электронная структура изделий" (наименование, обозначение, массу и др.) для текущего и связанных с ним документов AutoCAD. Список свойств документа находится на вкладке Прочие окна Свойства чертежа, которое открывается командой Утилиты > Свойства чертежа меню приложения. Для добавления нового свойства используется кнопка [Добавить].

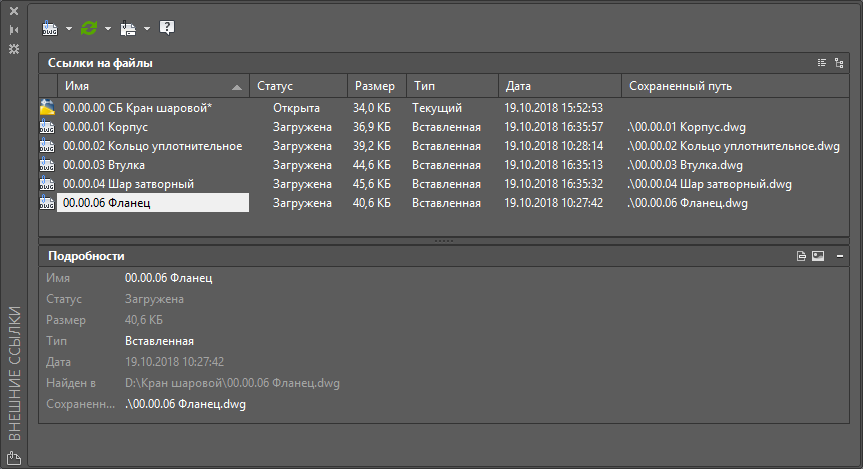

Список внешних ссылок документа AutoCAD отображается на палитре Внешние ссылки.

Для вызова палитры используется команда

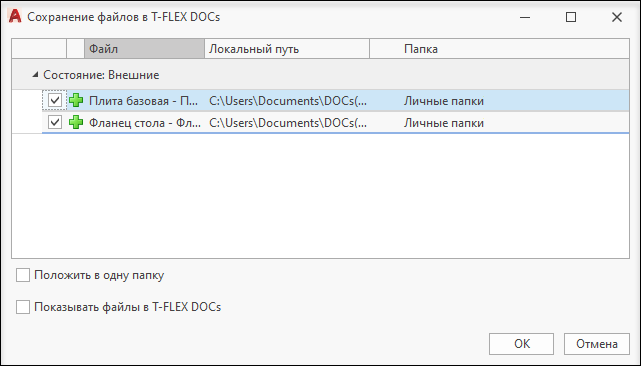

Сохранение сборки AutoCAD в виде структуры изделия T‑FLEX DOCs осуществляется с помощью кнопки панели инструментов T‑FLEX DOCs. При нажатии на данную кнопку сначала появится окно сохранения файла текущего документа AutoCAD в справочник T‑FLEX DOCs "Файлы", а затем – окно сохранения файлов связанных документов.

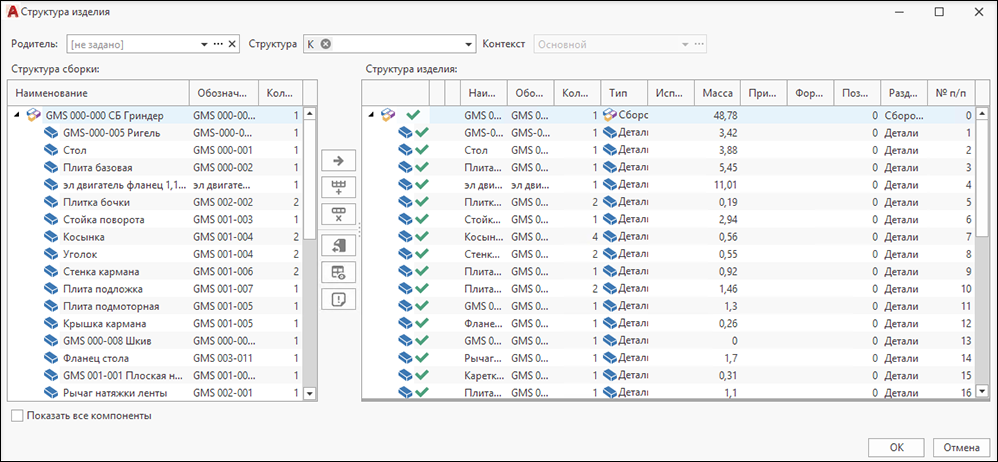

После того, как файлы будут сохранены, откроется окно управления структурой изделия. В левой части окна отображается структура сборки AutoCAD, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.

По умолчанию в окне управления структурой изделия не отображаются компоненты сборки AutoCAD, у которых не заданы свойства для передачи в справочник T‑FLEX DOCs "Электронная структура изделий". Для отображения в структуре сборки таких компонентов следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае компоненту сборки в качестве наименования автоматически присваивается имя его файла.

Управлять создаваемой структурой изделия можно с помощью кнопок:

· – добавляет выбранный объект структуры сборки AutoCAD в структуру изделия T‑FLEX DOCs.

· – создаёт новый объект в структуре изделия T‑FLEX DOCs.

· – удаляет объект из структуры изделия T‑FLEX DOCs.

· – показывает объект структуры сборки AutoCAD, соответствующий выбранному объекту структуры изделия T‑FLEX DOCs.

· – показывает объект структуры изделия T‑FLEX DOCs, соответствующий выбранному объекту структуры сборки AutoCAD.

Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.

В поле Родитель указывается объект справочника "Электронная структура изделий", в который должен входить создаваемый объект.

В поле Структура выбирается тип электронной структуры изделия, который будет присвоен сохранённой сборке.

Типы структур изделия рассмотрены в главе "Формирование электронной структуры изделия".

Поле Контекст является информационным и отображает наименование контекста проектирования, с учётом которого будет отображаться структура сохранённой сборки. Выбор контекста проектирования осуществляется на панели Конфигурирование и при сохранении структуры изделия в T-FLEX DOCs не может меняться.

Более подробная о содержится в главе "Использование контекстов проектирования".

При изменении структуры сборки AutoCAD требуется её повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике "Электронная структура изделий" (добавление или удаление объектов, изменение параметров вхождения).
