Включение режима интеграции

Включение режима интеграции осуществляется в окне T‑FLEX CAD Установки, которое может быть вызвано двумя способами:

·командой меню Настройка > Установки (кнопка в верхнем правом углу окна T‑FLEX CAD);

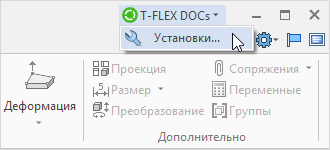

·командой специального меню T‑FLEX DOCs > Установки.

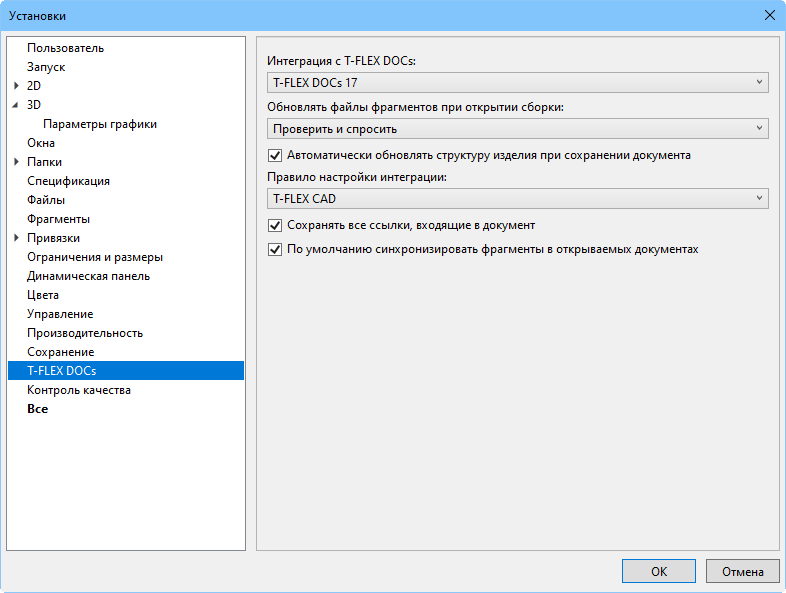

В окне Установки необходимо выбрать пункт T‑FLEX DOCs и задать необходимые параметры интеграции.

Если на компьютере установлено несколько версий T‑FLEX DOCs, то в списке Интеграция с T‑FLEX DOCs можно выбрать, с какой из них осуществлять интеграцию. Пункт Нет означает, что интеграция отключена.

Параметр Обновлять файлы фрагментов при открытии сборки отвечает за актуальность файлов фрагментов в рабочей папке T‑FLEX DOCs. Данный параметр может иметь следующие значения:

·Не обновлять – сборка будет открыта с той версией файла фрагмента, которая находится в рабочей папке текущего пользователя.

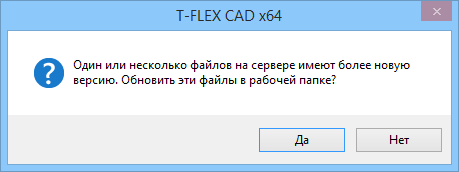

·Проверить и спросить – если на сервере находится более новая версия файла фрагмента, чем в рабочей папке пользователя, при открытии сборки появится системный запрос об обновлении файла.

·Обновлять – при открытии сборки файлы её фрагментов обновятся автоматически.

В случае, когда установлен флаг Автоматически обновлять структуру изделия при сохранении документа, окно сохранения структуры изделия в T‑FLEX DOCs вызывается автоматически при каждом сохранении документа T‑FLEX CAD.

Флаг Сохранять все ссылки, входящие в документ служит для настройки режима сохранения в T‑FLEX DOCs составных документов T‑FLEX CAD – документов, содержащих ссылки на внешние файлы. Если данный флаг снят, в справочник T‑FLEX DOCs "Файлы" будут сохранены только внешние файлы формата GRB (фрагменты сборки). Чтобы помимо файлов GRB сохранить внешние файлы других форматов, необходимо установить данный флаг.

Флаг По умолчанию синхронизировать фрагменты в открываемых документах определяет вариант открытия в T-FLEX CAD сборочной единицы, сохранённой в справочник "Электронная структура изделий" T‑FLEX DOCs. При активированном флаге будет осуществляться загрузка актуальной структуры из справочника "Электронная структура изделий". При деактивированном флаге будет осуществляться загрузка сборочной единицы из файла T-FLEX CAD без учёта изменений, внесённых при работе в справочнике "Электронная структура изделий".

Также в окне Установки указывается имя правила настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров T‑FLEX CAD и T‑FLEX DOCs.

Список правил интеграции доступен в окне Установки только после подключения к T‑FLEX DOCs.

Правила настройки интеграции создаёт пользователь с правами администратора T‑FLEX DOCs.

Настройки интеграции вступают в силу после перезагрузки T‑FLEX CAD.

При запуске T‑FLEX CAD в режиме интеграции будет появляться окно подключения к T‑FLEX DOCs, в котором пользователю следует ввести логин и пароль для входа. Имя пользователя, который осуществил вход в систему, отображается в строке заголовка главного окна T‑FLEX CAD.

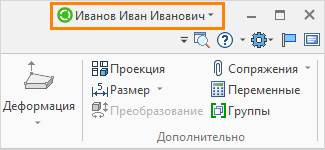

При нажатии на имя подключённого пользователя становится доступна команда Отключиться от T‑FLEX DOCs. С помощью данной команды текущий пользователь может осуществить выход из T‑FLEX DOCs. Главное окно T‑FLEX CAD при этом останется открытым. Для повторного подключения используется команда меню T‑FLEX DOCs > Подключиться к T‑FLEX DOCs.

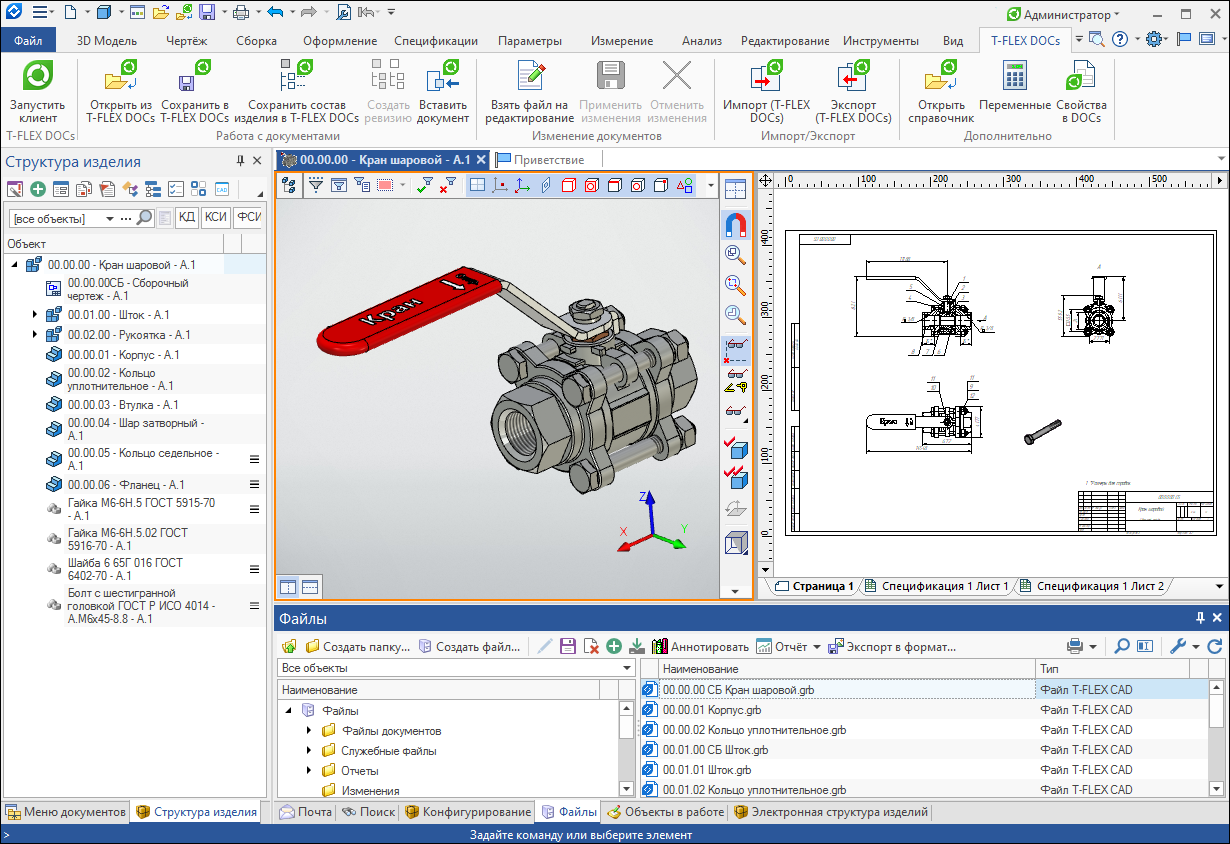

В режиме интеграции в главном окне T‑FLEX CAD дополнительно отображаются вкладки окон T‑FLEX DOCs, наиболее часто используемых в работе конструктора:

·Электронная структура изделий T‑FLEX DOCs – окно справочника "Электронная структура изделий".

·Объекты в работе T‑FLEX DOCs – системное окно Объекты в работе.

·Поиск T‑FLEX DOCs – системное окно Поиск.

·Почта T‑FLEX DOCs – системное окно Почта.

·Структура изделия T‑FLEX DOCs – окно, отображающее структуру открытой сборки, хранящуюся в справочнике "Электронная структура изделий".

·Файлы T‑FLEX DOCs – окно справочника "Файлы".

·Конфигурирование – окно настроек единой конфигурации изделия, которые будут использоваться во всех справочниках T‑FLEX DOCs с поддержкой конфигурирования.

Окна других справочников T‑FLEX DOCs при необходимости могут быть открыты пользователем дополнительно с помощью команды

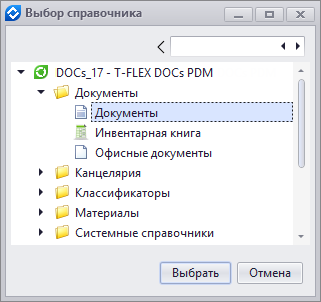

В появившемся окне необходимо выбрать требуемый справочник.

Выбранный справочник откроется в плавающем окне, которое пользователь может закрепить в главном окне T‑FLEX CAD удобным для себя образом.

Данное действие аналогично настройке расположения плавающего окна в главном окне T‑FLEX DOCs, которое рассмотрено в подпараграфе "Настройка расположения рабочего окна" параграфа "Основные настройки внешнего вида окна" главы "Элементы интерфейса" раздела "Быстрый старт".

Помимо этого, в текстовом меню и ленте T‑FLEX CAD, запущенном в режиме интеграции, появятся дополнительные команды для работы с T‑FLEX DOCs.
