T-FLEX Печатные платы

«T-FLEX Печатные платы»^[1] - это программный продукт в едином интерфейсе T-FLEX CAD, предназначенный для проектирования печатных плат. Продукт поддерживает такую общесистемную для T-FLEX CAD функциональность как параметризацию и работу с единицами измерения.

Программа обладает следующими возможностями:

1. Считывание информации об электронной печатной плате и её компонентах, содержащейся в файле формата IDF, принятого в качестве стандартного формата для обмена данными между электронными САПР.
2. Создание трёхмерной модели самой печатной платы на основе полученной информации. Модель печатной платы учитывает геометрическую информацию о контурах платы, её толщине, количестве, размерах и расположении монтажных, крепёжных и других отверстий на печатной плате.
3. Создание при необходимости 3D моделей компонентов печатной платы на основе полученной информации об их геометрии.
4. Создание трёхмерной сборочной модели печатной платы, состоящей из модели самой платы и её компонентов. Для удобства управления моделями компонентов платы может использоваться библиотека компонентов. Она может наполняться пользователем по необходимости, а также генерироваться автоматически при импорте моделей печатных плат.
5. Управление библиотекой компонентов печатных плат, содержащей файлы трёхмерных моделей.

Основные возможности T-FLEX Печатные платы

Система T-FLEX Печатные платы предназначена для проектирования печатных плат.

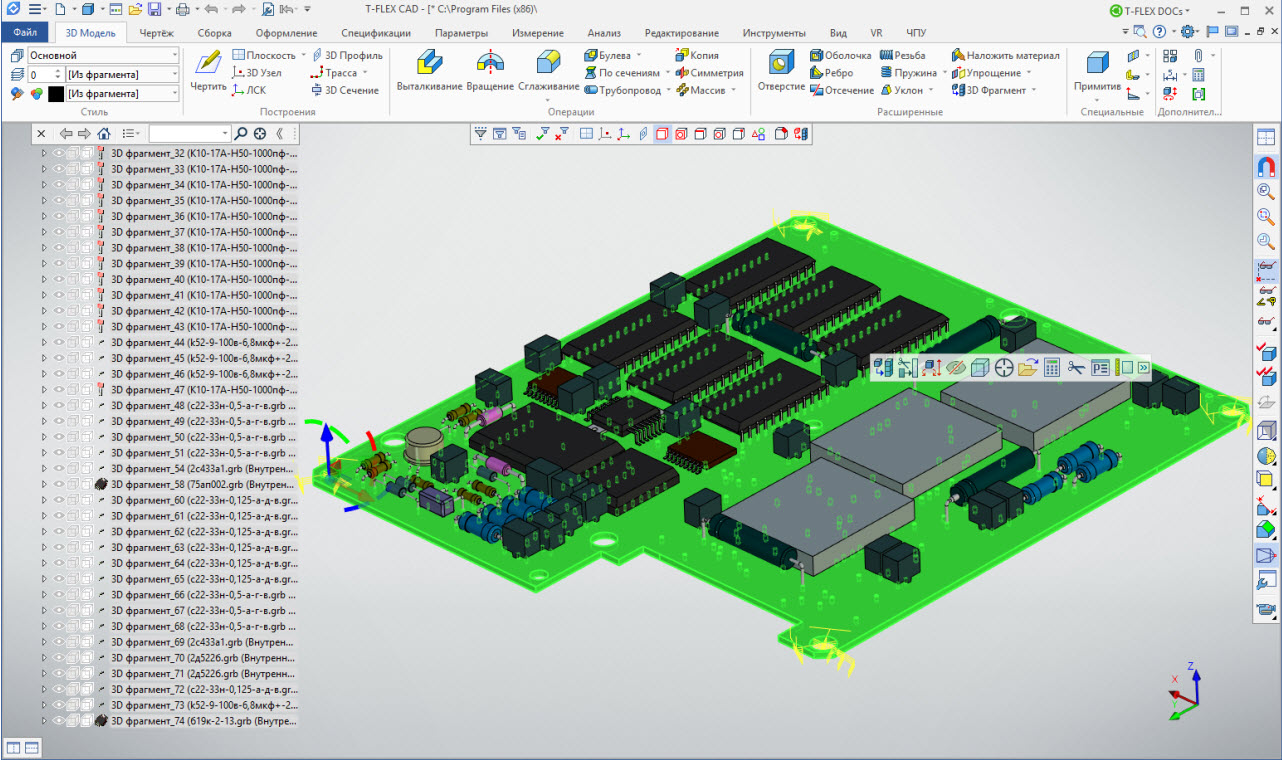

С помощью T-FLEX Печатные платы создается трехмерная модель печатной платы с установленными на ней электрорадиоэлементами, то есть 3D-модель сборки электронного устройства.

Трёхмерные модели, полученные при помощи данного модуля, могут в дальнейшем использоваться для решения различных задач, к которым относятся:

• Размещение печатных плат в корпусе электронного устройства для проверки собираемости, оценки внешнего вида и т.д.
• Разработка чертежей общего вида электронного устройства в сборе.
• Дальнейшая доработка трёхмерной модели устройствами средствами T-FLEX CAD для прокладки проводов, жгутов, устройств крепления и т.д. Данные средства обычно не поддерживаются электронными САПР.
• Решение задач, связанных с тепловым анализом конструкции электронного устройства (анализ температур, теплообмена и т.д.)
• Решение задач, связанной с оценкой прочности конструкции, собственных частот резонанса, и т.д.

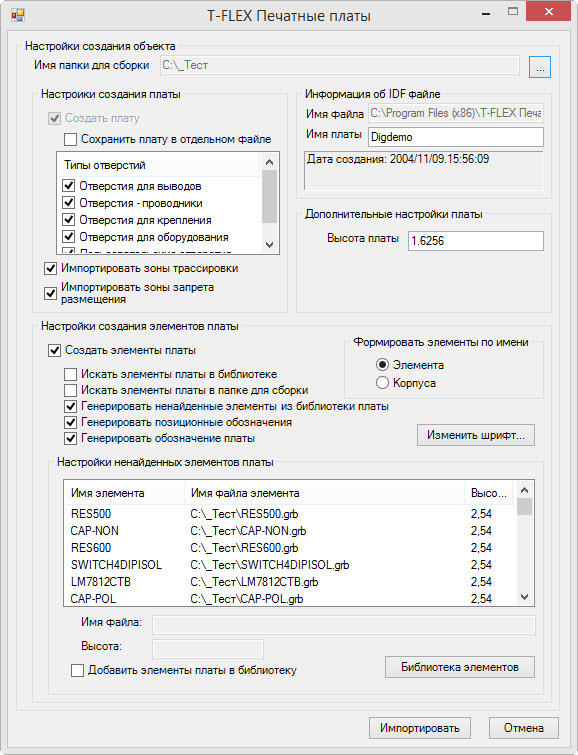

Интерфейс пользователя

Системные требования T-FLEX Печатные платы

Стоимость

Приобретая любой продукт комплекса T-FLEX PLM, вы получаете возможность его бессрочного использования.

Для получения информации о стоимости продукта T-FLEX Печатные платы и о программных продуктах комплекса T-FLEX PLM, обращайтесь в офис компании «Топ Системы» или воспользуйтесь формой «Обратная связь».
