T-FLEX Раскрой

Программа для ЭВМ T-FLEX Раскрой входит в программный комплекс T-FLEX PLM и предназначена для автоматизации раскроя листовых материалов для различных видов резки. Программа точно и быстро рассчитывает схему раскроя деталей таким образом, чтобы отходы раскраиваемого материала были минимальны. Схемы раскроя могут быть оформлены в виде чертежей T-FLEX CAD и использованы для подготовки управляющих программ для станков с ЧПУ.

В T-FLEX Раскрое реализованы следующие типы раскроя материала:

• линейный – раскрой заготовок в хлыстах;
• гильотинный – получение оптимальных схем раскроя листового материала на детали прямоугольной формы сквозными резами;
• фигурный – получение оптимальных схем раскроя листового материала на детали произвольной формы.

Работа в программе осуществляется в рамках проекта раскроя. Проект раскроя объединяет в себе исходные данные, параметры раскроя и результаты расчёта программы. В параметрах проекта осуществляются общие настройки, связанные с алгоритмом решения (зазоры и отступы, размеры деловых отходов, раскрой деталей в полостях, уровень оптимизации решателя и др.). В качестве исходных данных деталей и заготовок в программе могут использоваться контуры штриховок, загружаемые из одного или нескольких чертежей T-FLEX CAD.

Помимо этого, габариты прямоугольных деталей и заготовок могут задаваться вручную в интерфейсе программы.

Особенности T-FLEX Раскрой

Ассоциативная связь между контурами деталей и заготовок с исходной геометрией

Между контурами деталей и заготовок в проекте раскроя и их исходной геометрией на чертеже T-FLEX CAD поддерживается ассоциативная связь. Благодаря этому при изменении контуров штриховок на чертеже может быть выполнено обновление соответствующих контуров деталей и заготовок в проекте раскроя. Обновление выполняется вручную, что даёт возможность учитывать изменения исходной геометрии, когда это необходимо.

Управление вариантами аппроксимации контуров деталей и заготовок

Для упрощения сплайновой геометрии контуров деталей возможно несколько вариантов упрощения геометрии, влияющие на скорость расчёта. Наиболее простой случай упрощения прямоугольником используется для деталей, имеющих вырезы, фаски или скругления, которые не должны оказывать влияние на схему раскроя.

Раскрой «в задел»

Для линейного и гильотинного раскроя существует возможность изготовления деталей «в задел». Параметр «в задел» используется для раскроя дополнительного количества деталей, чтобы обеспечить складской запас наиболее востребованных позиций.

Учёт дефектов на заготовках

Для гильотинного раскроя в программе предусмотрено добавление заготовок, имеющих дефекты: сколы, царапины, вырезы и др. При наличии дефектов программа выполняет расчёт с учётом обозначенных областей.

Возможность ручного переразмещения деталей на схеме гильотинного раскроя

Для гильотинного раскроя существует возможность ручного переразмещения деталей на схеме раскроя. Так, например, пользователь имеет возможность выделить на схеме раскроя деталь и переместить её на новое место, достаточное для размещения.

Обмен исходными данными и результатами раскроя с другими системами

Широкие возможности импорта/экспорта T-FLEX CAD снимают ограничения на обмен любыми данными для раскроя со сторонними программами. Так, например, контуры деталей и заготовок можно импортировать в формате *.dwg, а затем экспортировать схему раскроя обратно.

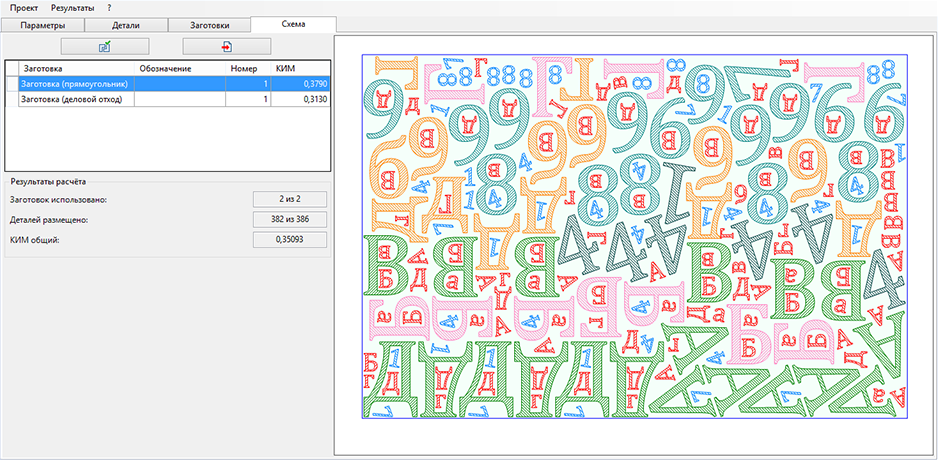

Интерфейс пользователя

Рисунок 1.

Системные требования T-FLEX Раскрой

Клиентская часть

Минимальные
Операционная система:	Windows 7 x64
Процессор:	Intel или AMD с поддержкой SSE2
Объем оперативной памяти:	4 Гб
Рекомендуемые
Операционная система:	Windows 7 x64, 8 x64, 10 x64
Процессор:	Core i5 или выше
Объем оперативной памяти:	6 Гб и более

Серверная часть*

Операционная система:	Windows Server 2016
СУБД:	PostgreSQL 9.6
Процессор:	6 физических ядер
Объем оперативной памяти:	16Gb
Жёсткий диск:	SSD 150Gb + HDD 500Gb
Сетевой интерфейс:	1000 Мбит/с

* В таблице приведены минимально-рекомендуемые системные требования к серверной части. Объём оперативной памяти, количество ядер процессора, а также объём диска и производительность сетевого интерфейса зависят от объёмов обрабатываемых данных, количества подключенных пользователей, размера файлового архива, а также типа размещения сервера T-FLEX DOCs и СУБД (на одном сервере или раздельно).

Стоимость

Приобретая любой продукт комплекса T-FLEX PLM, вы получаете возможность его бессрочного использования.

Для получения информации о стоимости продукта T-FLEX Раскрой и о программных продуктах комплекса T-FLEX PLM, обращайтесь в офис компании «Топ Системы» или воспользуйтесь формой «Обратная связь».

---
