Пример использования переменной в универсальном пути

В приведённом ниже примере рассмотрено добавление в универсальный путь переменной, созданной в окне настройки временной диаграммы.

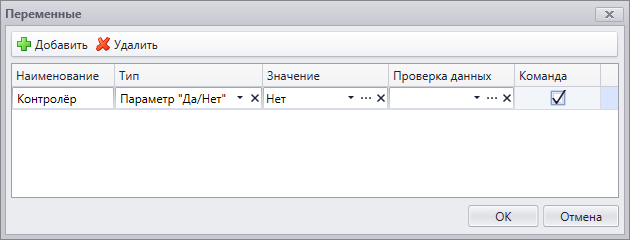

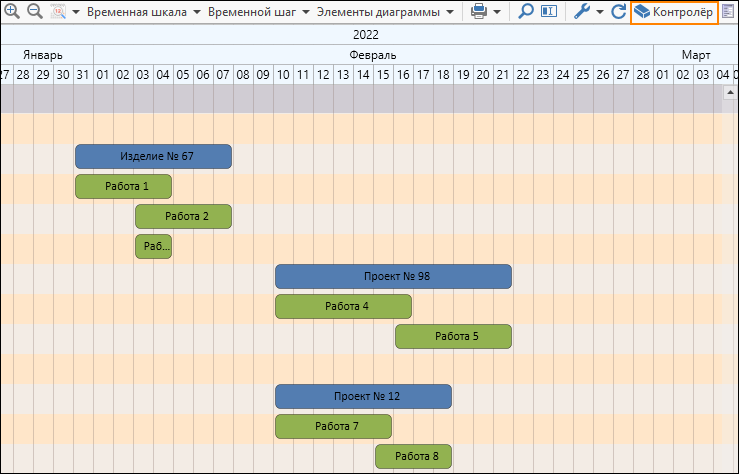

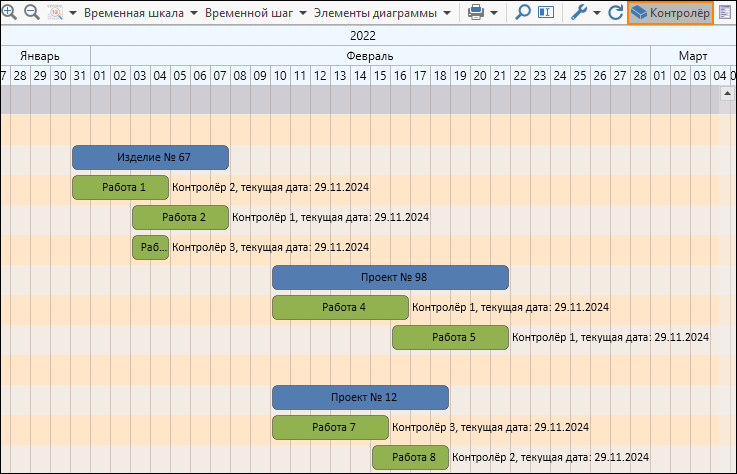

Данная переменная "Контролёр" имеет тип "Да/Нет" и отображается на панели команд временной диаграммы в виде кнопки-переключателя со значением "Нет" по умолчанию. При нажатии на данную кнопку, справа от элементов временной диаграммы, соответствующих работам проекта, отображается в виде форматированной строки текст с указанием контролёра и текущей даты.

Для реализации данного решения следует:

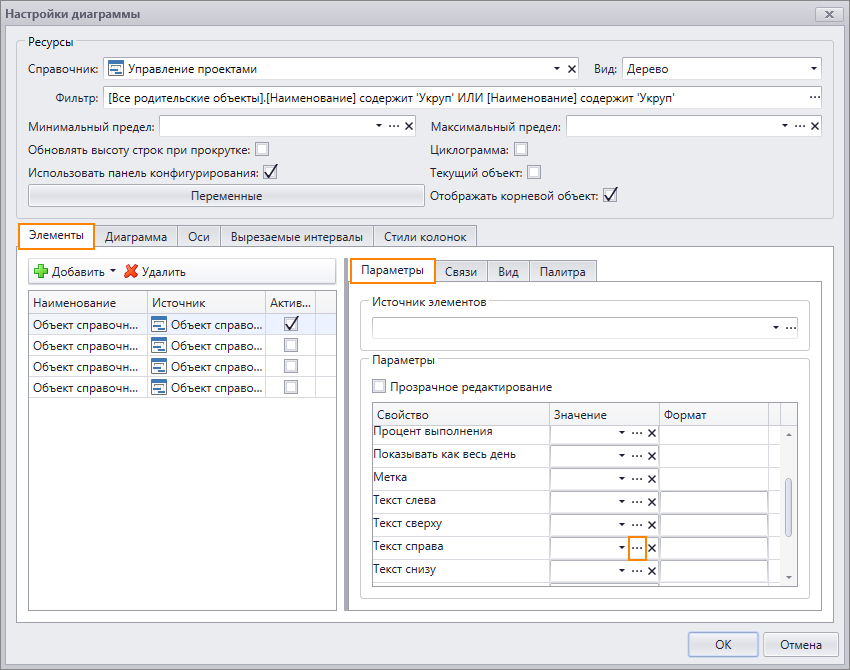

В процессе настройки элементов временной диаграммы выбрать вкладку Параметры и открыть диалог редактирования универсального пути для параметра Текст справа.

Настройка временной диаграммы рассмотрена в одноимённом параграфе главы "Управление пользовательским интерфейсом" (раздел "Управление структурой данных" документа "T-FLEX DOCs – Руководство администратора").

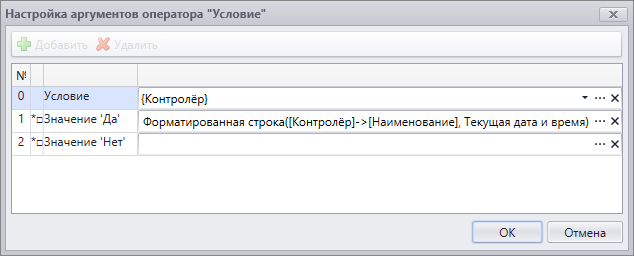

В диалоге редактирования универсального пути добавить управляющий оператор Условие, в настройках которого задать следующие аргументы:

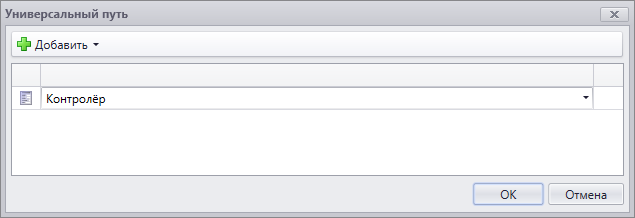

Условие. Добавляется элемент Переменная и указывается ранее созданная переменная "Контролёр".

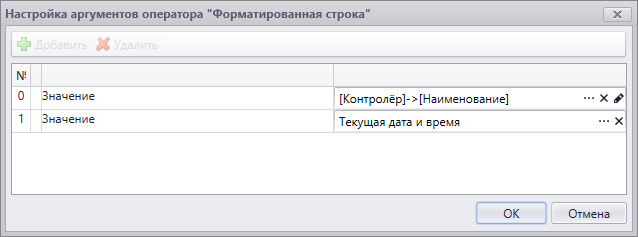

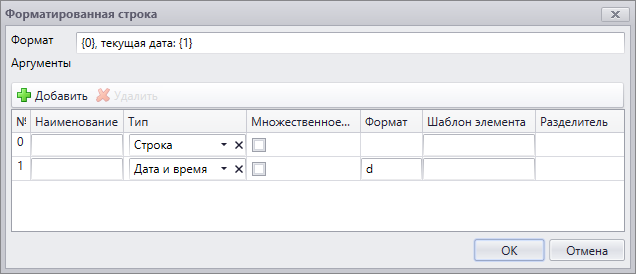

Значение "Да". Добавляется оператор Форматированная строка с настройками вывода текста при значении переменной "Да" (кнопка-переключатель активирована).

Значение "Нет". Остаётся пустым (кнопка-переключать деактивирована).
