Сборочные операции предназначены для описания последовательности сборки ДСЕ.

Для создания сборочных операций необходимо, чтобы к техпроцессу была подключена сборочная единица из справочника "Электронная структура изделий" на вкладке Изготавливаемые ДСЕ.

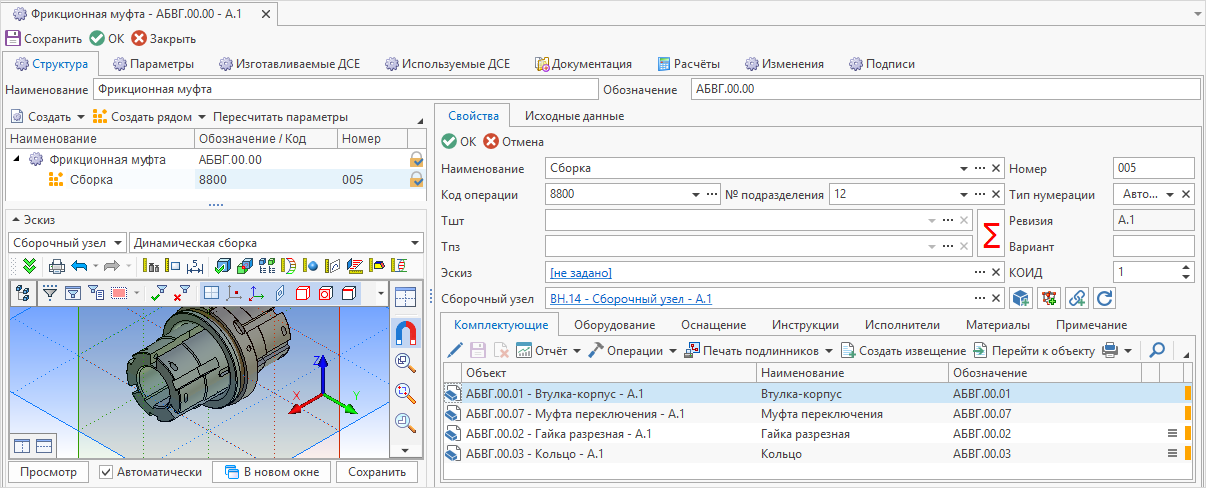

Для создания операции сборки в составе техпроцесса следует нажать на кнопку и выбрать тип создаваемого объекта – "Сборочная операция". Основные параметры операции задаются так же, как и для обычной технологической операции.

Дополнительно в окне свойств сборочной операции присутствует поле Сборочный узел, в котором указывается сборочный узел на операцию, и вкладка Комплектующие, содержащая комплектующие этого сборочного узла.

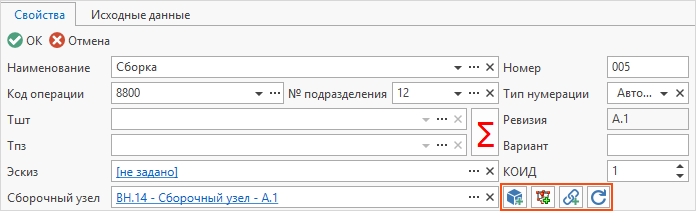

Для работы со сборочными узлами предназначена группа кнопок на вкладке Свойства сборочной операции:

· Создать сборочный узел – команда создаёт сборочный узел. При этом сборочный узел появляется в составе сборочной единицы в справочнике "Электронная структура изделий".

· Подключить сборочный узел – команда подключает к операции сборочный узел, который был создан ранее в справочнике "Электронная структура изделий" и входит в состав сборочной единицы, указанной на вкладке Изготавливаемые ДСЕ. При подключении сборочного узла заполняется соответствующее поле в окне свойств сборочной операции и список входящих в него комплектующих.

· Подключить комплектующие – команда подключает комплектующие из справочника "Электронная структура изделий" при формировании сборочного узла.

· Обновить комплектующие – команда обновляет список комплектующих, входящих в сборочный узел операции.

Работа со сборочными узлами должна вестись при соответствующей настройке панели Изделие.

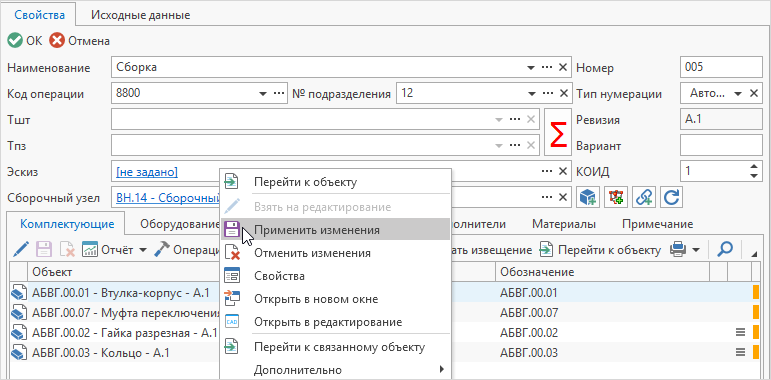

При создании сборочного узла необходимо применить к нему изменения командой контекстного меню Применить изменения.

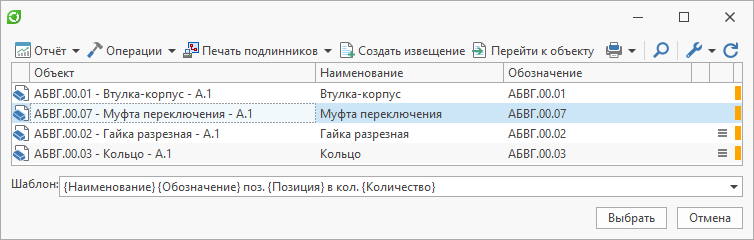

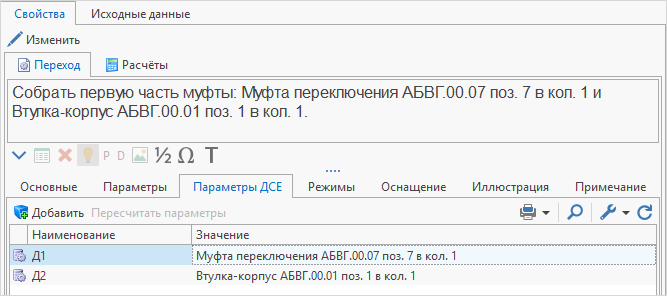

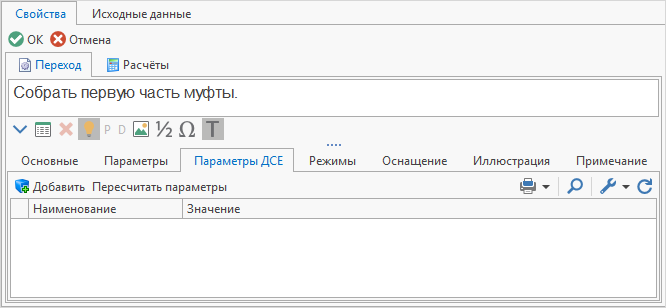

На вкладке Параметры ДСЕ панели свойств перехода сборочной операции для добавления в текст перехода сведений об используемых комплектующих необходимо нажать на кнопку . Далее необходимо выбрать ДСЕ, которая используется в переходе, и шаблон из справочника "Шаблоны значений параметров ДСЕ".



Действия по добавлению параметров ДСЕ в текст перехода аналогичны действиям по созданию параметрических переходов.

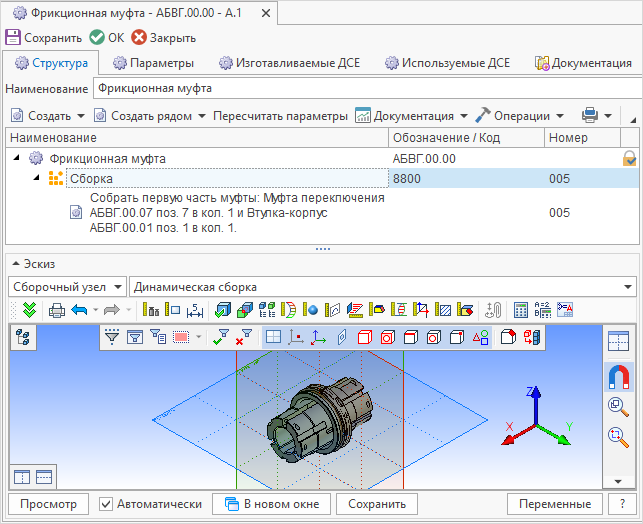

Чтобы увидеть динамическую модель сборочного узла в области просмотра эскизов, которая располагается под структурой техпроцесса, необходимо выбрать в списке пункт "Сборочный узел".

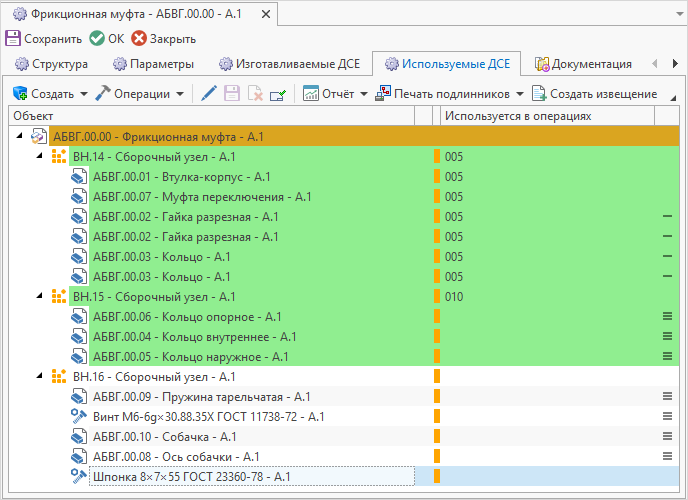

В процессе создания сборочных операций и распределения комплектующих по сборочным узлам ДСЕ, входящие в изготавливаемую сборочную единицу, выделяются цветом на вкладке Используемые ДСЕ:

·зелёным цветом – распределённые комплектующие;

·оранжевым цветом – сборочные узлы, в составе которых есть не распределённые комплектующие;

·без выделения – не распределённые комплектующие.
