Формирование технологической структуры на основе конструкторской

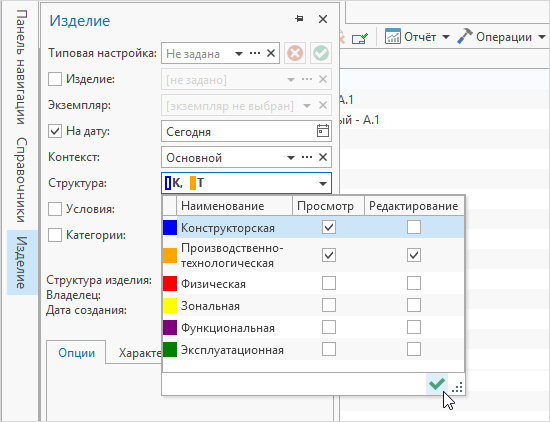

На панели Изделие необходимо включить просмотр и редактирование производственно-технологической структуры, для конструкторской структуры следует оставить установленным флаг Просмотр.

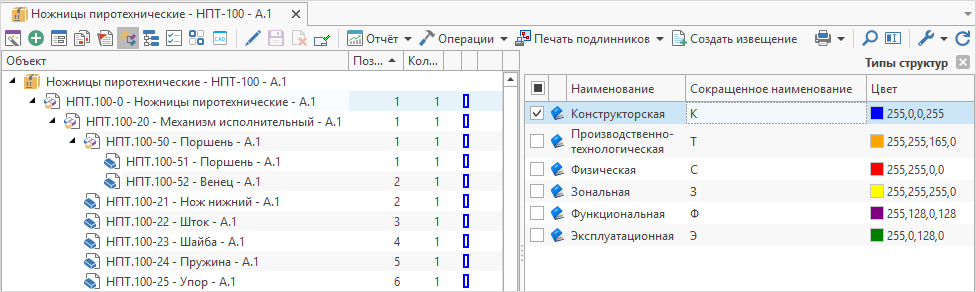

Далее нужно открыть в окне справочника "Электронная структура изделий" панель Типы структур.

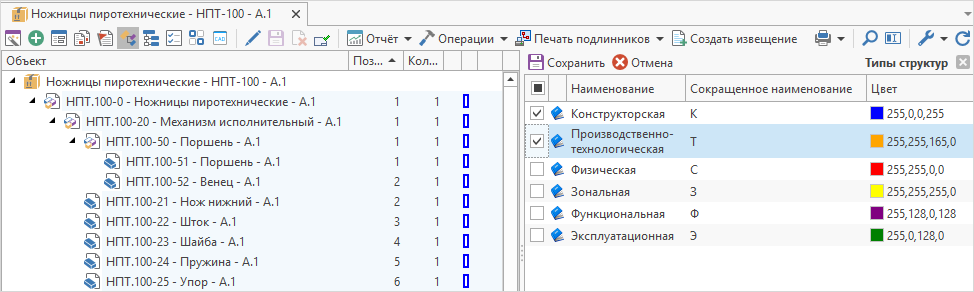

После этого необходимо выделить все материальные объекты, входящие в конструкторскую структуру изделия, установить флаг Производственно-технологическая на панели Типы структур и нажать на кнопку .

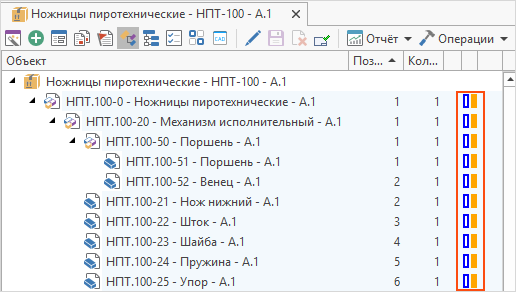

В результате к технологической структуре изделия будут подключены все материальные объекты из конструкторской структуры. В окне справочника "Электронная структура изделий" должна получиться следующая картина:

На данный момент конструкторская и технологическая структуры идентичны. По цветовой индикации можно понять, какие структуры отображаются и редактируются. Закрашенный прямоугольник означает режим "Просмотр и редактирование", не закрашенный прямоугольник – режим "Просмотр".

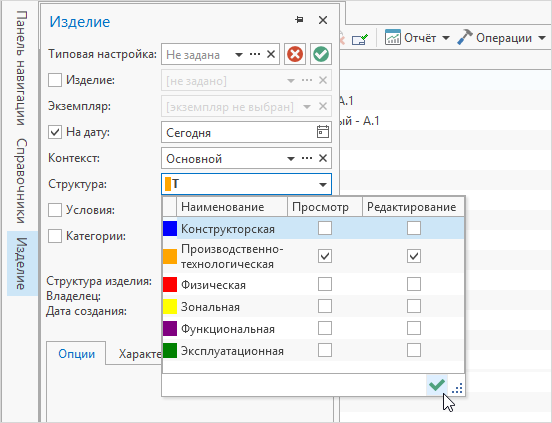

Теперь можно отключить режим просмотра конструкторской структуры и приступить к редактированию технологической структуры.
