Отбор объектов справочника

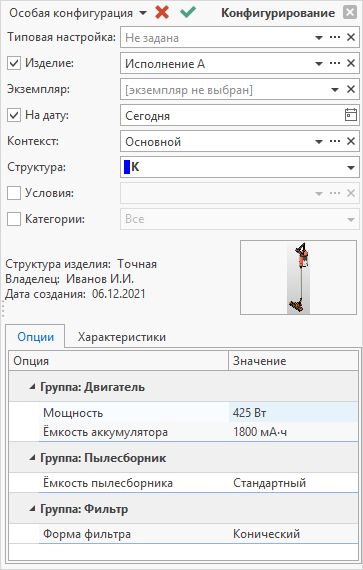

Условия для отбора объектов, которые необходимо отобразить в окне справочника, задаются на панели Конфигурирование в окне справочника или на вкладке системного окна Изделие.

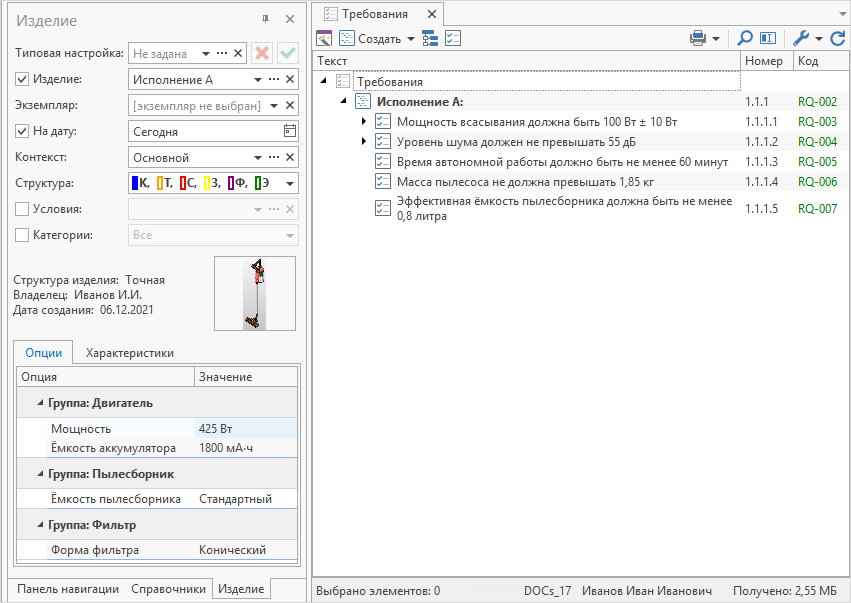

Чтобы включить отображение вкладки окна Изделие в главном окне T‑FLEX DOCs, необходимо установить флаг Изделие в главном меню Вид.

При этом окно Изделие позволяет задать настройки единой конфигурации изделия, которые будут использоваться во всех справочниках системы с поддержкой конфигурирования, а панель Конфигурирование – настройки особой конфигурации изделия, которые применимы только в окне текущего справочника. Следовательно, если пользователь работает в T‑FLEX DOCs с данными, относящимися только к одной конкретной конфигурации изделия, целесообразно выполнить фильтрацию объектов справочников с помощью окна Изделие, отсеяв таким образом ненужную информацию.

При подключении объекта справочника с поддержкой конфигурирования к объекту другого справочника с поддержкой конфигурирования, настройки кофигурации подключаемого объекта будут по умолчанию соответствовать настройкам конфигурации объекта, к которому производится подключение, даже в случае выбора особой конфигурации.

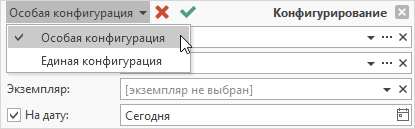

Для переключения между параметрами единой и особой конфигураций изделия предназначено меню в верхней части панели Конфигурирование.

Изделие из справочника "Классификатор изделий", применяемые в котором объекты требуется отобразить в окне справочника, необходимо указать в поле Изделие.

Чтобы увидеть, какие объекты входили в структуру изделия в определённый момент времени, нужно задать конкретную дату в поле На дату.

Установка прошедшей даты блокирует все операции редактирования структуры изделия и его компонентов.

Поле Контекст служит для выбора контекста проектирования, с учётом которого должны быть отображены объекты.

Поле Структура служит для выбора отображаемых и редактируемых типов структуры изделия.

Поле Типовая настройка позволяет при необходимости выбрать типовой комплект настроек панели Конфигурирование из справочника "Настройки конфигурации".

Остальные поля предназначены для управления электронной структурой изделия и описаны в документе "T‑FLEX DOCs – Управление структурой изделия".

Ниже на панели Конфигурирование представлены ключевые параметры текущей конфигурации изделия: изображение изделия из справочника "Классификатор изделий", тип электронной структуры, имя владельца и дата создания.

В нижней части панели на вкладке Опции представлен набор опций изделия, указанного в поле Изделие, и их возможных (для изделия с совмещённой структурой) или фактических (для изделия с точной структурой) значений. Вкладка Характеристики позволяет просмотреть список характеристик выбранного изделия.

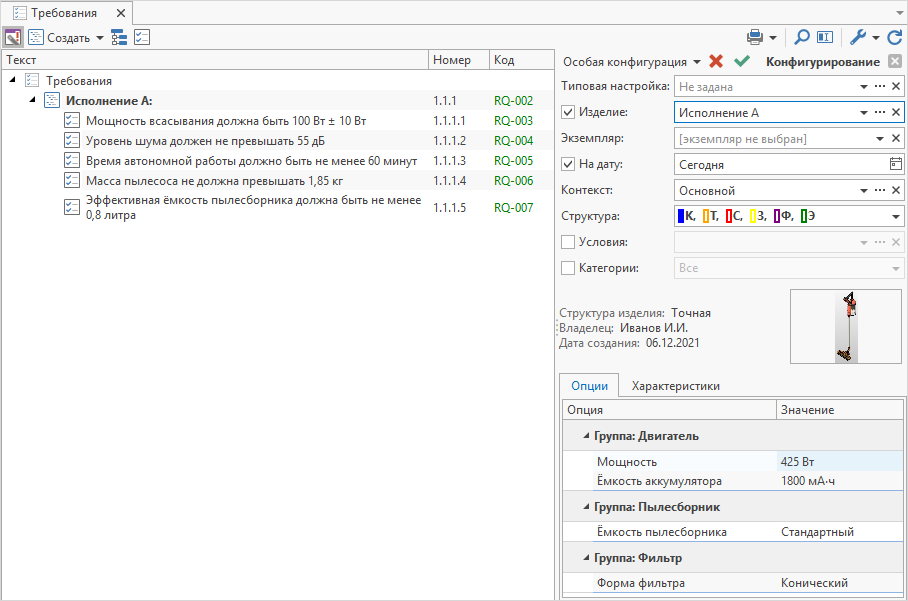

После того, как на панели были заданы требуемые параметры конфигурации изделия, следует применить изменения нажатием на кнопку . В результате в окне справочника будут отображены объекты, которые относятся к выбранной конфигурации изделия, и объекты, которые не относятся ни к одной конфигурации.

В справочниках со сложной иерархией объектов в корне справочника также отображаются объекты, которые в текущей конфигурации не подключены ни к одному объекту, даже если у них есть подключения в других конфигурациях.

Если в окне справочника применены настройки особой конфигурации изделия, кнопка вызова панели Конфигурирование на панели инструментов будет иметь вид .

Для отмены изменений, внесённых на панели Конфигурирование, предназначена кнопка .

Отбор объектов справочника с помощью системного окна Изделие производится аналогично. В результате в окне любого справочника системы с поддержкой конфигурирования будут отображаться только те объекты, которые удовлетворяют заданным условиям отбора.

Конфигурирование на основе диапазонов применяемости и значений опций изделия более подробно рассмотрено в документе "T‑FLEX DOCs – Управление структурой изделия".
