В окне Управление справочниками T-FLEX DOCs необходимо раскрыть справочник "Документы", где во вкладке Параметры типа абстрактного типа "Конструкторско-технологический документ", необходимо добавить новые параметры: CatiaFileName, FLX, NumberFLX, S, PartNumber.

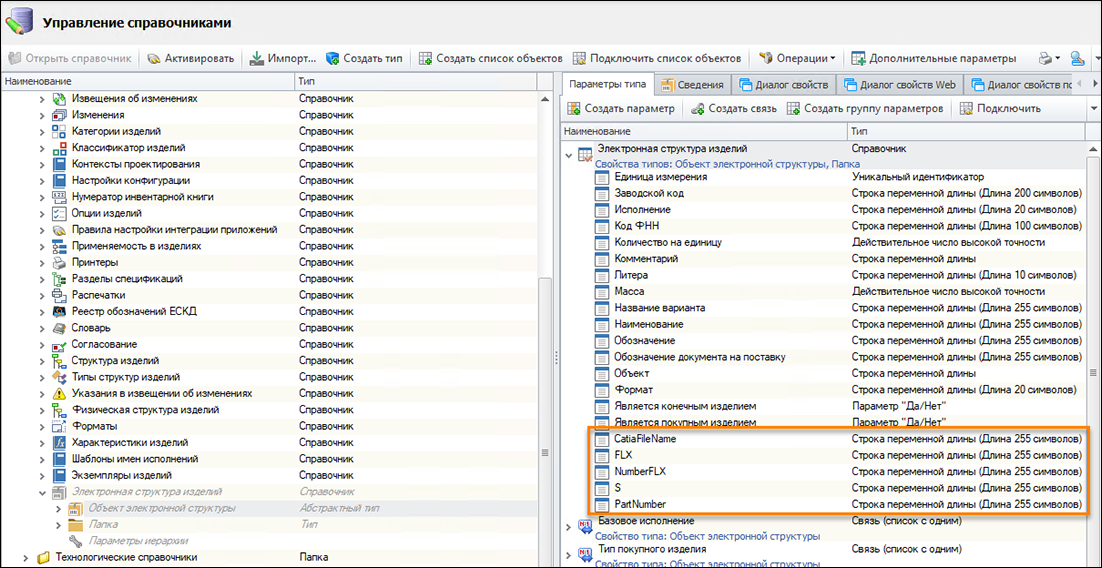

Для справочника "Электронная структура изделия" необходимо добавить аналогичные параметры для абстрактного типа "Объект электронной структуры": CatiaFileName, FLX, NumberFLX, S, PartNumber.

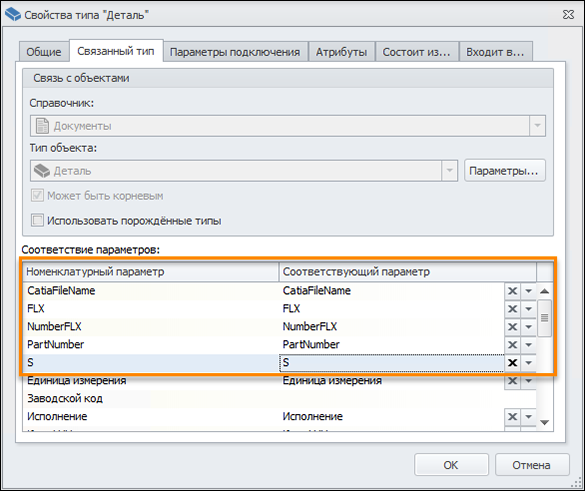

Во вкладке Связанный тип окна свойств типа "Деталь" и "Сборочная единица" справочника "Электронная структура изделия" необходимо указать и связать параметры, которые были созданы ранее в справочниках "Документы" и "Электронная структура изделия".

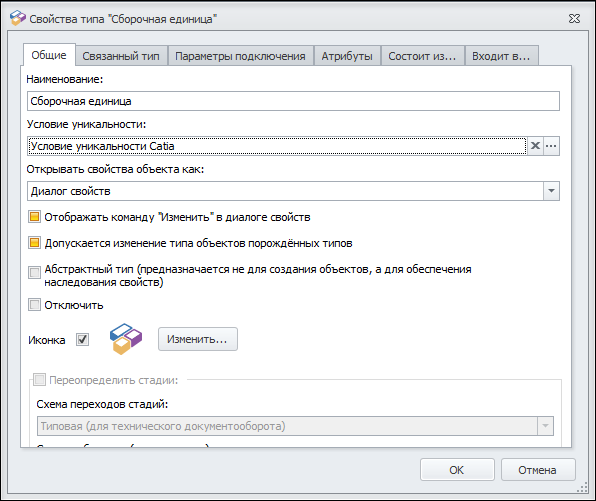

Дополнительно необходимо настроить условия уникальности для каждого ранее настроенного типа в справочниках "Документы" и "Электронная структура изделий":

▪"Деталь" – Наименование + Обозначение + FLX + Ревизия.

▪"Сборочная единица" – Наименование + Обозначение + FLX + Ревизия.
