Поиск чертежей моделей и прочие настройки

Предыдущая страницаВ началоСледующая страница

Для поиска чертежей моделей следует перейти во вкладку Чертежи окна Настройки с помощью коиманды

Пиктограмма

Лента

T‑FLEX DOCs → Дополнительно → Настройка

Во вкладке Чертежи окна Настройки задаётся условие поиска чертежей при сохранении моделей в DOCs.

Первый флаг отвечает за поиск по точному совпадению имени чертежа с разрешением .ipt и модели детали/сборки .idw. В этом случае происходит проверка поиска чертежа не по совпадающим именам как у модели, а по ссылке на модель чертежа, который необходимо найти.

Второй флаг отвечает за поиск параметра обозначения кода чертежа, который будет соответствовать параметрам, заданным в модели.

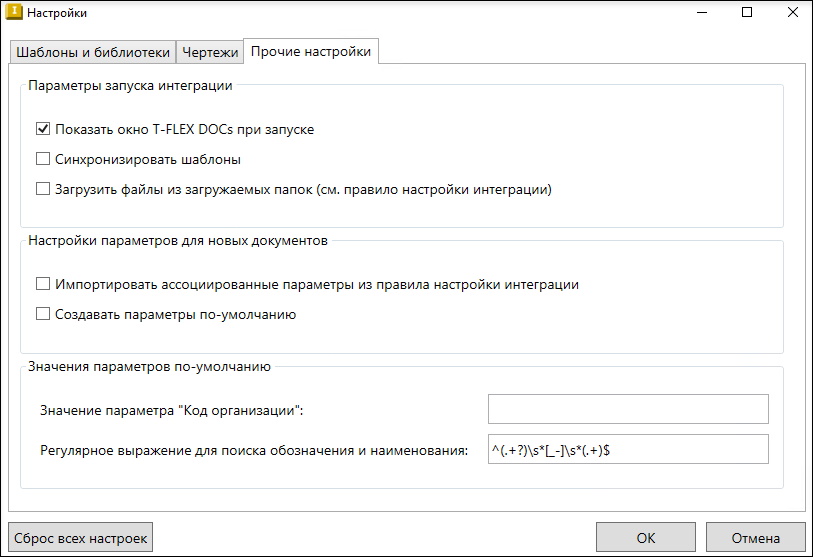

Вкладка Прочие настройки предоставляет возможность настройки параметров для новых документов.

Флаг Показать окно T-FLEX DOCs при запуске отвечает за запуск окна подключения в серверу T-FLEX DOCs при каждом запуске Autodesk Inventor.

Флаг Синхронизировать шаблоны позволяет синхронизировать шаблоны, которые находятся в файловом хранилище T-FLEX DOCs.

Флаг Загрузить файлы из загружаемых папок активирует настроенную заранее опцию загрузки папок и объектов из файлового сервера T-FLEX DOCs.

Флаг Импортировать ассоциированные параметры из правила настройки интеграции вкладки Прочие настройки позволяет выполнить автоматический импорт ассоциированных параметров из правила настройки интеграции при создании нового документа.

Флаг Создавать параметры по умолчанию предоставляет возможность автоматического создания для новых документов таких параметров как:

1.Обозначение.

2.Наименование.

3.Тип.

4.Раздел спецификации.

5.Код.

Значение параметра "Код организации". Код организации-разработчика, используемый при создании и настройке нового документа.

Значение параметров по умолчанию вводится один раз и впоследствии заполняются автоматически.

После создания вышеуказанных параметров, им будут присвоены следующие значения:

По умолчанию функция автоматического создания параметров для новых документов отключена.

Регулярное выражение для поиска обозначения и наименования. Позволяет задать регулярные выражения для поиска обозначений и наименований файлов.

Выражения могут иметь следующий вид: ^(?<denotation>.+?)\s*[_-]\s*(?<name>.+)$, где "denotation" и "name" - имена групп.
