Команды для работы с файлами

Работа в режиме интеграции позволяет конструктору использовать для хранения файлов документов Autodesk Inventor единое файловое хранилище T‑FLEX DOCs, а также организовать связь файлов со структурой изделия из справочника "Электронная структура изделий". Это обеспечивает целостность и актуальность конструкторских данных.

Объекты Autodesk Inventor, при работе в режиме интеграции, должны быть предварительно загружены в рабочую папку T-FLEX DOCs на локальном диске (C:\Users\<USER>\Documents\DOCs).

Для открытия файла, хранящегося в справочнике T‑FLEX DOCs "Файлы", в рабочей области окна Autodesk Inventor пользователю необходимо вызвать команду

Пиктограмма	Лента
	T‑FLEX DOCs → Операции с документами → Открыть

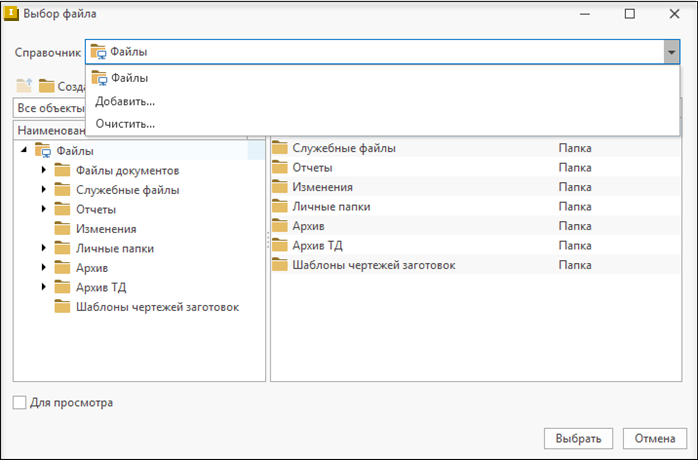

В этом случае появится окно Выбор файла, в котором можно:

·Выбрать тот файл Autodesk Inventor из справочника "Файлы", который требуется открыть.

·Выбрать объект справочника T‑FLEX DOCs, связанный с файлом Autodesk Inventor, который требуется открыть. Предварительно необходимо указать требуемый справочник в поле Справочник. Для добавления справочника в выпадающий список используется пункт Добавить.

Для вставки содержимого файла, выбранного в окне справочника T‑FLEX DOCs "Файлы", в открытый в окне Autodesk Inventor файл сборки, необходимо перетащить его в рабочую область окна Autodesk Inventor.

Файл, созданный в Autodesk Inventor, сохраняется в справочник T‑FLEX DOCs "Файлы" с помощью команды

Пиктограмма	Лента
	T‑FLEX DOCs → Операции с документами → Сохранить

Просмотр файлов Autodesk Inventor, хранящихся в справочнике T‑FLEX DOCs "Файлы", в окне T‑FLEX DOCs осуществляется с помощью модуля "Модуль просмотра EDrawing". Для работы модуля на компьютере должно быть установлено приложение SOLIDWORKS eDrawings Viewer.

Кроме того, 3D-файлы Autodesk Inventor всех поддерживаемых T‑FLEX CAD форматов позволяет просматривать модуль просмотра файлов T‑FLEX CAD.

Настройку модуля просмотра выполняет пользователь с правами администратора.
