Импорт материала из T-FLEX DOCs

Для передачи наименования и характеристик материала из T‑FLEX DOCs, который был заранее сохранен в справочник "Материалы" используется специальная функция Выбрать материал из справочника.

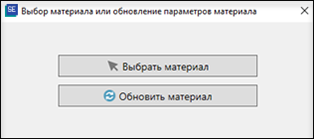

После нажатия на кнопку [Выбрать материал из справочника] откроется окно выбора необходимого действия: Выбрать материал или Обновить материал.

При выборе команды Выбрать материал откроется диалог выбора материала из справочника "Материалы". У каждого материала должны быть заданы их физические характеристики, которые будут автоматически передаваться в Solid Edge.

Помимо физических характеристик, которые заданы в свойствах, к детали применяются параметры цвета и освещения, заданные в T‑FLEX DOCs.

При выборе команды Обновить материал произойдёт обновление материала в текущей модели детали на основании данных из T-FLEX DOCs.

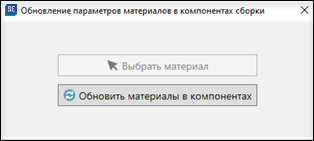

В контексте модели сборки команда Выбрать материал недоступна. При выборе команды Обновить материалы в компонентах произойдёт обновление материалов в компонентах на основании информации из T-FLEX DOCs на всех уровнях иерархии.
