Поиск чертежей моделей и прочие настройки

Для поиска чертежей моделей следует перейти в окно Настройки с помощью команды

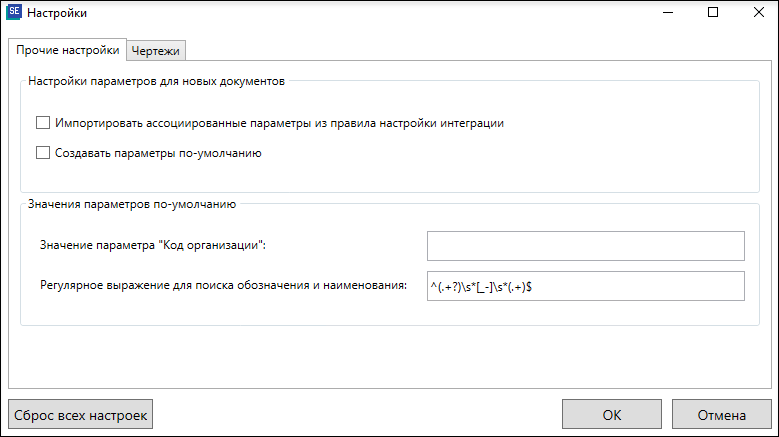

Вкладка Прочие настройки диалога редактирования настроек интеграции содержит следующие параметры:

Флаг Импортировать ассоциированные параметры из правила настройки интеграции позволяет выполнить автоматический импорт ассоциированных параметров из правила настройки интеграции при создании нового документа.

Флаг Создавать параметры по умолчанию предоставляет возможность автоматического создания для новых документов таких параметров как:

1.Обозначение.

2.Наименование.

3.Тип.

4.Раздел спецификации.

5.Код.

Значение параметра "Код организации". Код организации-разработчика, используемый при создании и настройке нового документа.

Значения параметров вводятся один раз и впоследствии заполняются автоматически.

После установки вышеуказанных параметров, им будут присвоены следующие значения:

По умолчанию функция автоматического создания параметров для новых документов отключена.

Регулярное выражение для поиска обозначения и наименования. Позволяет задать регулярные выражения для поиска обозначений и наименований файлов.

Выражения могут иметь следующий вид: ^(?<denotation>.+?)\s*[_-]\s*(?<name>.+)$, где "denotation" и "name" - имена групп.

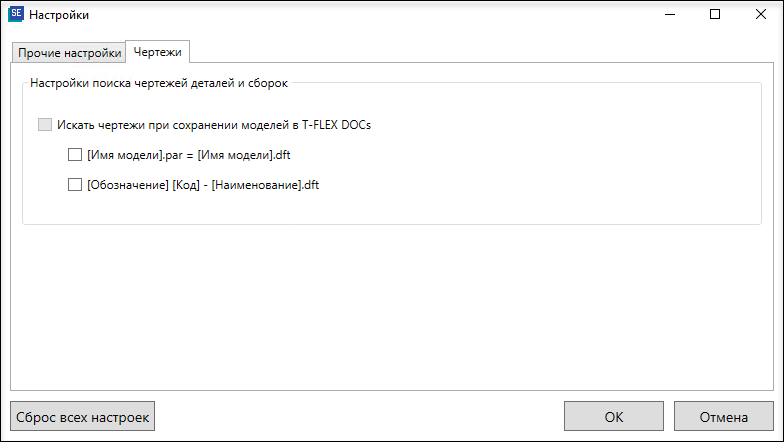

Для поиска чертежей моделей следует перейти во вкладку Чертежи окна Настройки.

Первый флаг отвечает за поиск по точному совпадению имени чертежа с разрешением .dft и модели детали/сборки .par. В этом случае происходит проверка поиска чертежа не по совпадающим именам как у модели, а по ссылке на модель чертежа, который необходимо найти.

Второй флаг отвечает за поиск параметра обозначения кода чертежа, который будет соответствовать параметрам, заданным в модели.
