Сохранение расположения элементов структуры изделия в пространстве чертежа

Сохранение положения изделия происходит автоматически вместе с сохранением его структуры. Для этого необходима конвертация из системы SOLIDWORKS в понятный для T‑FLEX DOCs синтаксис, которая выполняется параллельно с сохранением.

T‑FLEX DOCs регистрирует координаты вхождения компонента в сборку в виде матрицы квадратичной формы, что позволяет точно определить расположение компонентов при конвертации.

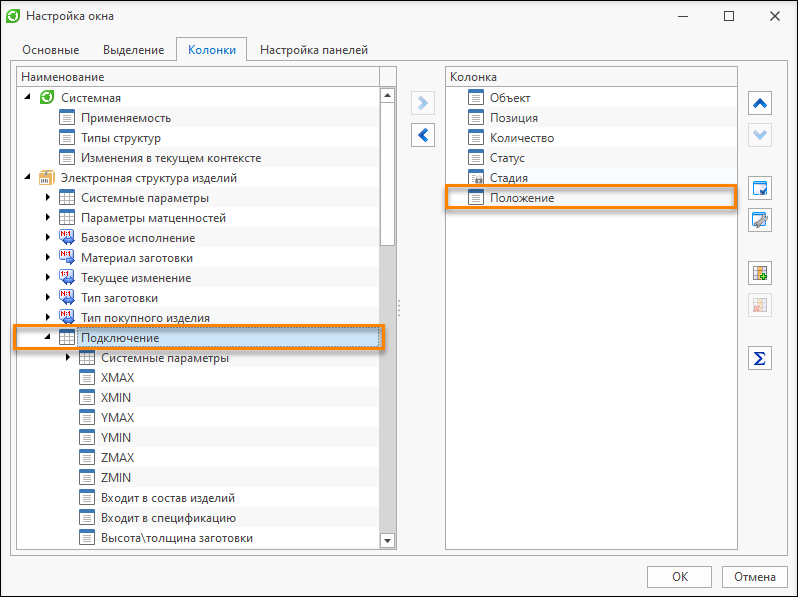

Для того, чтобы отобразить необходимую колонку с данными матрицы, необходимо в строке колонок справочника "Электронная структура изделий" вызвать команду контекстного меню Выбор колонок, а затем вывести значение колонки Положение.

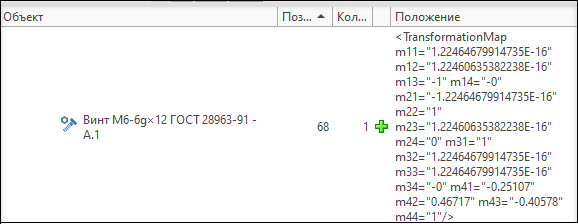

Конечным результатом будет отображение матрицы.

T‑FLEX DOCs может осуществлять конвертацию файловых документов чертежей и сборок сторонних систем в понятный для себя формат, что позволяет проводить дополнительные действия с данными документами.
