Поиск чертежей моделей и прочие настройки

Для поиска чертежей моделей следует перейти в окно Настройки с помощью команды

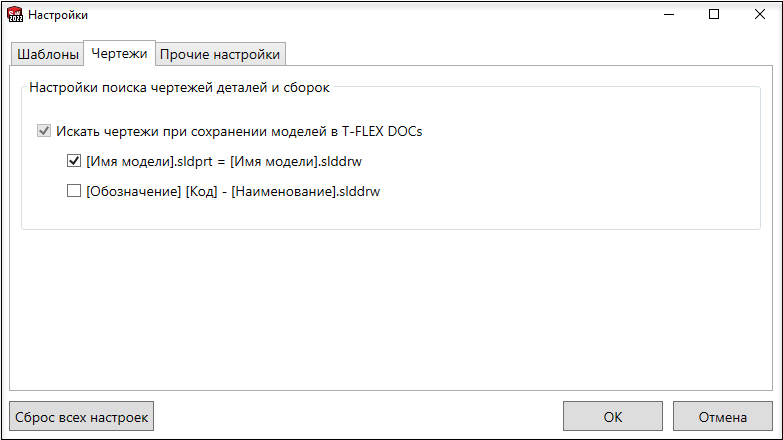

Во вкладке Чертежи окна Настройки следует задать условие поиска чертежей при сохранении моделей в T-FLEX DOCs.

Первый флаг отвечает за поиск по точному совпадению имени чертежа с разрешением .slddrw и модели детали/сборки .sldprt. В этом случае происходит проверка поиска чертежа не по совпадающим именам как у модели, а по ссылке на модель чертежа, который необходимо найти.

Второй флаг отвечает за поиск параметра обозначения кода чертежа, который будет соответствовать параметрам, заданным в модели.

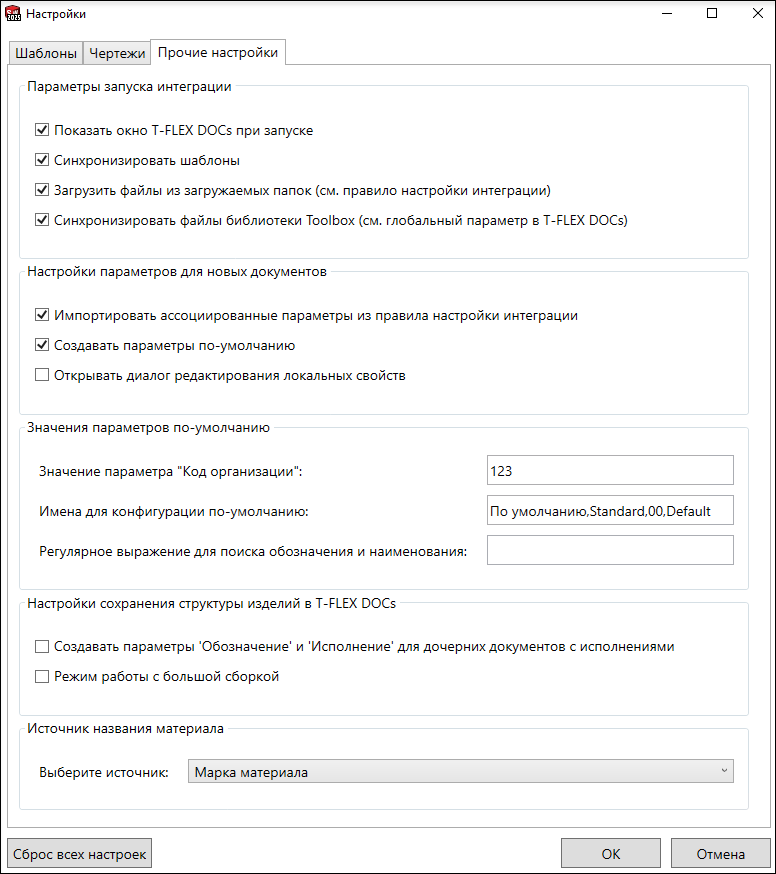

Вкладка Прочие настройки предоставляет возможность настройки параметров для новых документов.

Флаг Показать окно T-FLEX DOCs при запуске отвечает за запуск окна подключения к серверу T-FLEX DOCs при каждом запуске SOLIDWORKS.

Флаг Синхронизировать шаблоны позволяет синхронизировать шаблоны, которые находятся в файловом хранилище T-FLEX DOCs.

Флаг Загрузить файлы из загружаемых папок активирует настроенную заранее опцию загрузки папок и объектов из файлового сервера T-FLEX DOCs.

Флаг Синхронизировать файлы библиотеки Toolbox позволяет автоматически синхронизировать объекты папок библиотеки SOLIDWORKS Toolbox в справочнике "Файлы".

Флаг Импортировать ассоциированные параметры из правила настройки интеграции позволяет выполнить автоматический импорт ассоциированных параметров из правила настройки интеграции при создании нового документа.

Флаг Создавать параметры по умолчанию предоставляет возможность автоматического создания для новых документов таких параметров как:

1.Обозначение.

2.Наименование.

3.Тип.

4.Раздел спецификации.

5.Код.

Флаг Открывать диалог редактирования локальных свойств позволяет открывать диалог редактирования локальных свойств при каждом открытии нового документа в SOLIDWORKS.

Значение параметра "Код организации". Код организации-разработчика, используемый при создании и настройке нового документа.

Значения параметров вводятся один раз и впоследствии заполняются автоматически.

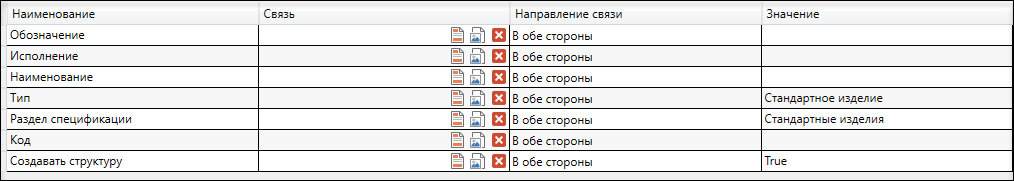

После установки вышеуказанных параметров, им будут присвоены следующие значения:

По умолчанию функция автоматического создания параметров для новых документов отключена.

Имена для конфигурации по умолчанию. Задаёт наименование конфигурации, которая используется по умолчанию для объектов.

Регулярное выражение для поиска обозначения и наименования. Позволяет задать регулярные выражения для поиска обозначений и наименований файлов.

Выражения могут иметь следующий вид: ^(?<denotation>.+?)\s*[_-]\s*(?<name>.+)$, где "denotation" и "name" - имена групп.

Флаг Создавать параметры "Обозначение" и "Исполнение" для дочерних документов с исполнениями позволяет заранее задать параметры Обозначение и Исполнение для дочерних документов SOLIDWORKS.

Флаг Режим работы с большой сборкой позволяет более эффективно использовать системные ресурсы при работе с большими сборочными единицами. При включённом режиме работы с большой сборкой атрибуты уникальности будут создаваться только для компонентов активной сборки.

Для эффективного использования режима работы с большой сборкой рекомендуется придерживаться следующего порядка действий:

1.Сохранение сборки нижнего уровня вложенности при выключенном режиме работы с большой сборкой.

2.Включение режима работы с большой сборкой.

3.Сохранение головной сборки.

Источник названия материала. Позволяет выбрать источник, откуда будет поступать информация о названии материалов.
