Диалог редактирования локальных свойств документа

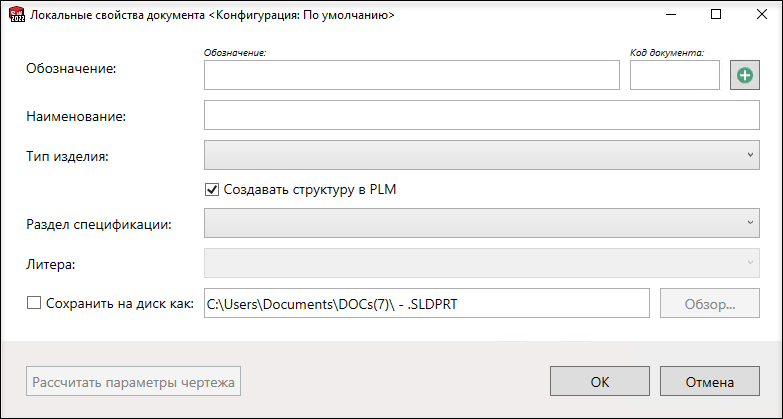

Диалог редактирования локальных свойств документа вызывается командой

Данный диалог предназначен для назначения основных свойств документа и определения его главных параметров.

Основными параметрами диалога редактирования локальных свойств документа являются:

Тип изделия. Выбор точного типа данного изделия (деталь, стандартное изделие, сборочная единица и др.).

Флаг Создавать структуру в PLM позволяет принудительно запретить создание элемента структуры изделия для активного документа.

Обозначение. Обозначение изделия по классификатору ЕСКД.

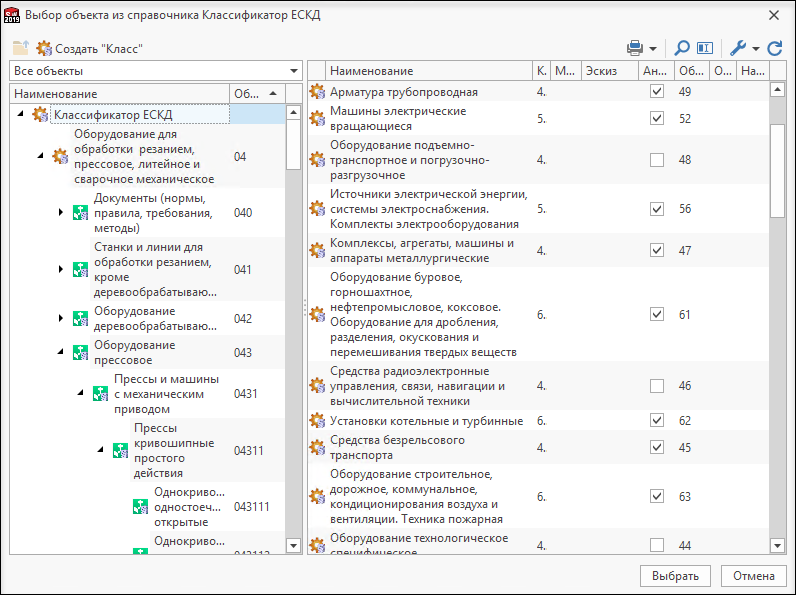

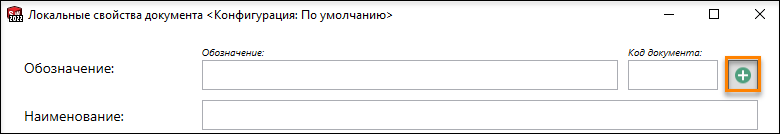

Для формирования обозначения изделия следует вызвать диалог выбора объекта из справочника "Классификатор ЕСКД", воспользовавшись кнопкой .

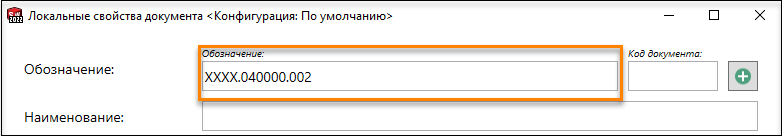

После выбора объекта из справочника "Классификатор ЕСКД", обозначение изделия отобразится в соответствующем параметре диалога редактирования локальных свойств документа.

Код документа. Вид конструкторской документации.

Раздел спецификации. Обозначает, к какому разделу спецификации будет относится данный документ (материалы, детали, документация и др.).

Литера. Присваивает соответствующую литеру документу.

Существует возможность записи данного документа на диск, что позволяет впоследствии увидеть данный путь в свойствах документа SOLIDWORKS.
