Связь параметров T‑FLEX DOCs со свойствами документа SOLIDWORKS

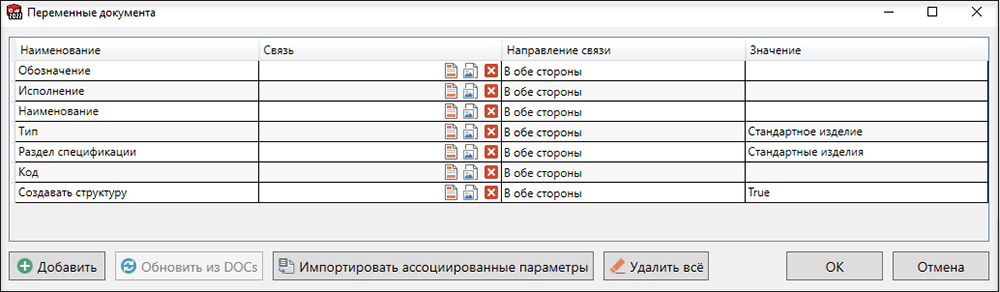

Кнопка панели инструментов T‑FLEX DOCs вызывает окно связи параметров T‑FLEX DOCs со свойствами документа SOLIDWORKS.

Колонка Наименование содержит свойства текущего документа SOLIDWORKS, заданные на вкладке Конфигурация окна Суммарная информация. Дополнить список свойств можно с помощью кнопки [Добавить] - .

Для тех свойств документа SOLIDWORKS, значения которых требуется синхронизировать, в колонке Связь необходимо задать соответствующую связь с параметром T‑FLEX DOCs. Для этого в поле Связь следует указать иконку справочника T-FLEX DOCs из которого будет осуществляться выбор параметра:

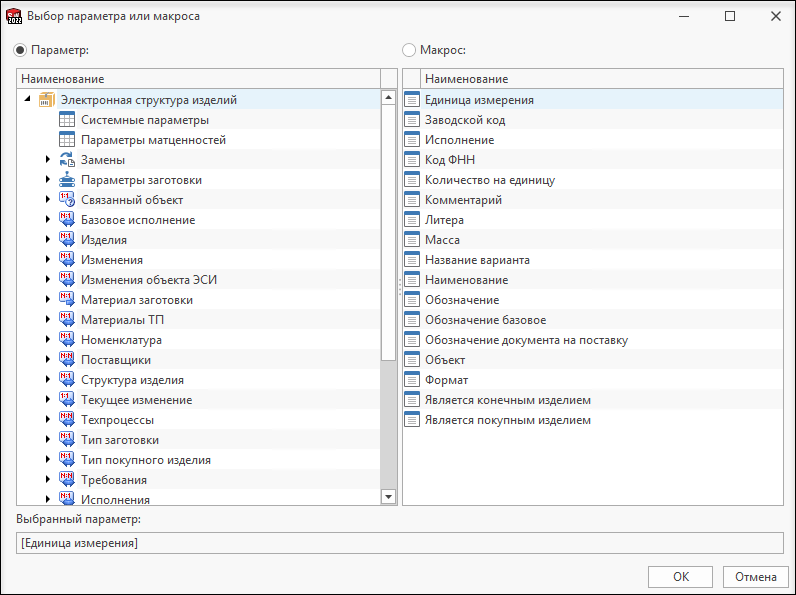

· - из справочника "Электронная структура изделий" (параметр номенклатуры):

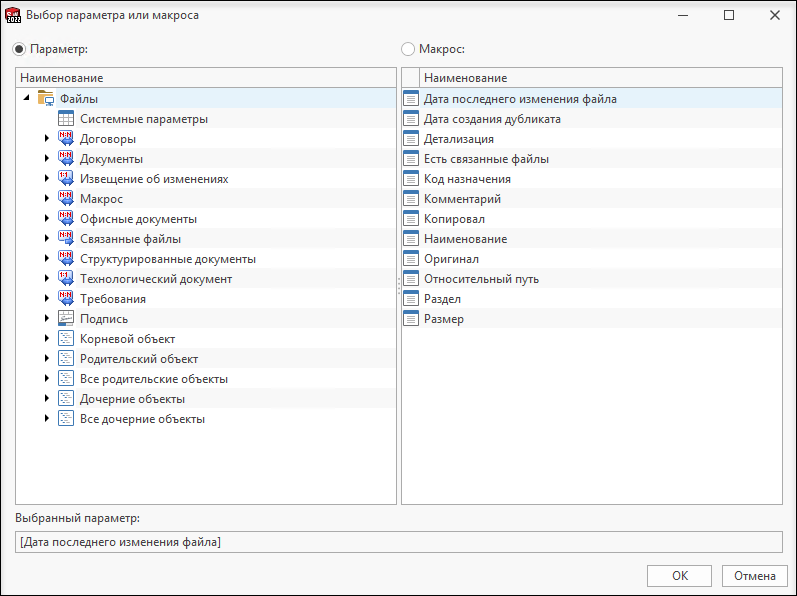

· - из справочника "Файлы" (параметр файла):

Колонка Направление связи позволяет задать направление синхронизации параметров:

·из SOLIDWORKS в T‑FLEX DOCs;

·из T‑FLEX DOCs в SOLIDWORKS;

·в обе стороны.

Для просмотра и изменения значений свойств документа SOLIDWORKS предназначена колонка Значение.

В зависимости от направления передачи данных, синхронизация указанных параметров осуществляется при сохранении структуры изделия в T‑FLEX DOCs нажатием на кнопку панели инструментов T‑FLEX DOCs или при открытии текущего файла SOLIDWORKS из справочника T‑FLEX DOCs "Файлы".

Кнопка позволяет получить значения переменных из T-FLEX DOCs по связям с параметрами, которые были заданы.

С помощью кнопки возможно импортировать ассоциированные параметры из справочника "Правила настройки интеграции приложений".

Кнопка удаляет все заданные переменные.
