Просмотр модели CAD

Динамическая сборка – это сборка T‑FLEX CAD, отражающая электронную структуру изделия, полученную в результате конфигурирования. Такая сборка формируется на панели Модель CAD автоматически из файлов 3D-моделей её составных частей, без создания сборочного файла. Таким образом, в динамическую сборку входят 3D-модели только тех объектов, которые удовлетворяют условиям, заданным на панели Конфигурирование.

Для просмотра динамической сборки необходимо выбрать в окне справочника "Электронная структура изделий" требуемое изделие или сборочный узел и вызвать команду Показать > Динамическая сборка на панели Модель CAD.

Панель Модель CAD позволяет просматривать также содержимое файлов, связанных с выбранным объектом электронной структуры изделия.

Наименование и обозначение объекта, файл которого открыт для просмотра, отображается в верхней части панели.

При нажатии на правую часть кнопки (со стрелкой) открывается меню со списком доступных файлов. При нажатии на левую, основную, часть кнопки на панели отображается содержимое файла, формат которого задан для просмотра по умолчанию.

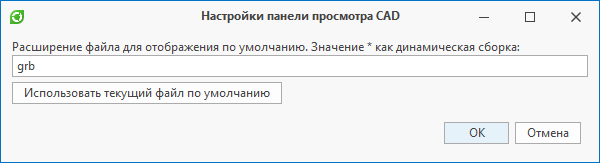

Формат файла, отображаемого по умолчанию, указывается в окне настройки, для вызова которого служит кнопка на панели Модель CAD.

Чтобы назначить формат файла, открытого в данный  момент на панели, форматом, отображаемым по умолчанию, необходимо нажать на кнопку [Использовать текущий файл по умолчанию].

Если требуется по умолчанию отображать на панели Модель CAD динамическую сборку, следует ввести в поле символ *.

Панель Модель CAD предоставляет различные возможности для управления просмотром 3D-модели. Пользователю доступны стандартные инструменты T‑FLEX CAD для изменения масштаба и стиля отображения, вращения модели, управления видимостью её отдельных элементов и т.п.

Кроме того, объекты электронной структуры изделия T‑FLEX DOCs и соответствующие им компоненты сборки T‑FLEX CAD синхронизированы: при выборе объекта в структуре изделия он будет подсвечен в 3D-сцене на панели Модель CAD. Это делает проще и нагляднее работу со сборками, содержащими большое количество деталей.
