Создание замечания типа "T-FLEX CAD"

Для формирования замечания к файлу "GRB" следует:

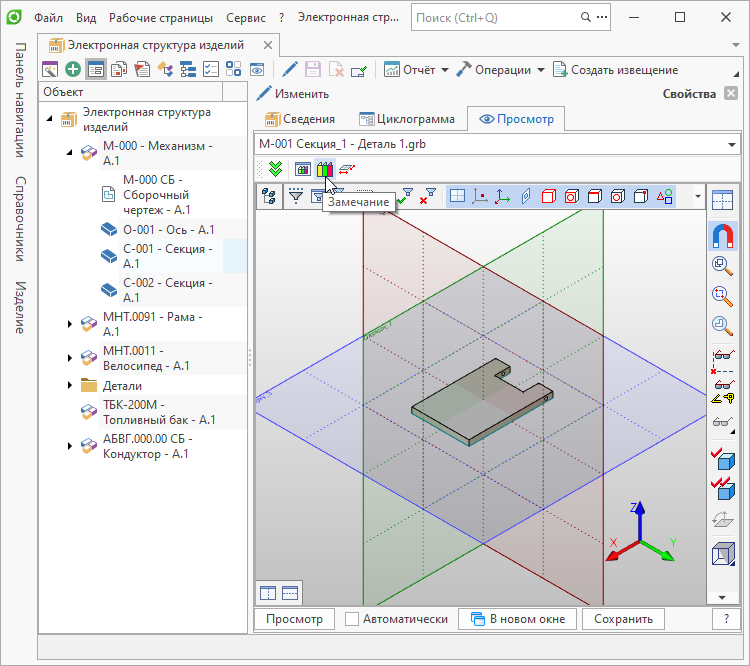

1.На панели замечаний воспользоваться кнопкой [Замечание] - .

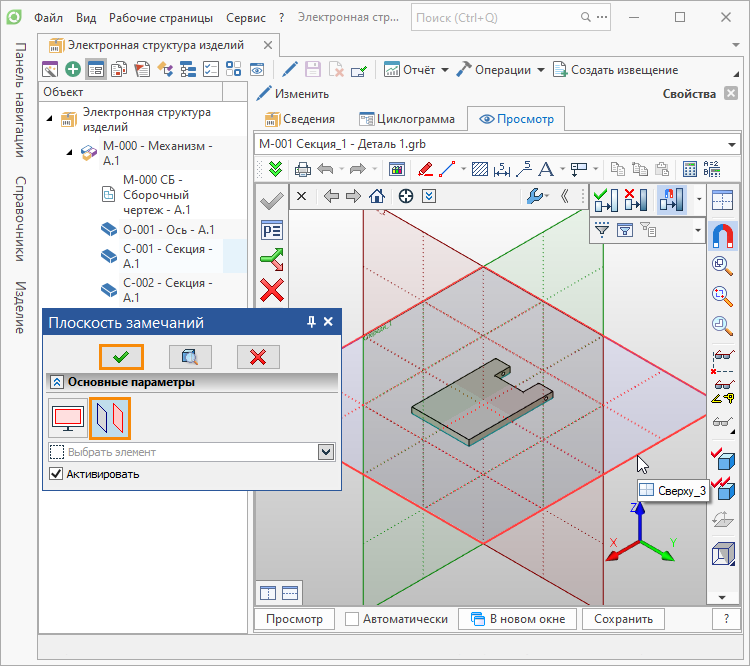

2.В открывшемся окне Плоскость замечаний выбрать вариант расположения замечания на модели CAD: "Параллельно экрану" или "По плоскости" и нажать кнопку . При выборе варианта "По плоскости" следует предварительно указать плоскость расположения замечания на модели CAD.

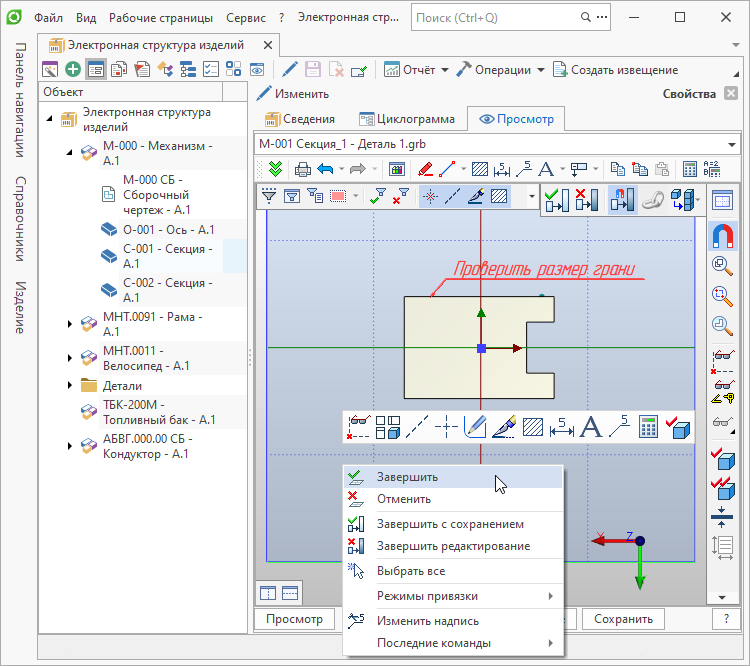

3.С помощью инструментов контекстного меню панели замечаний внести необходимые корректировки и воспользоваться командами Завершить или Завершить с сохранением.

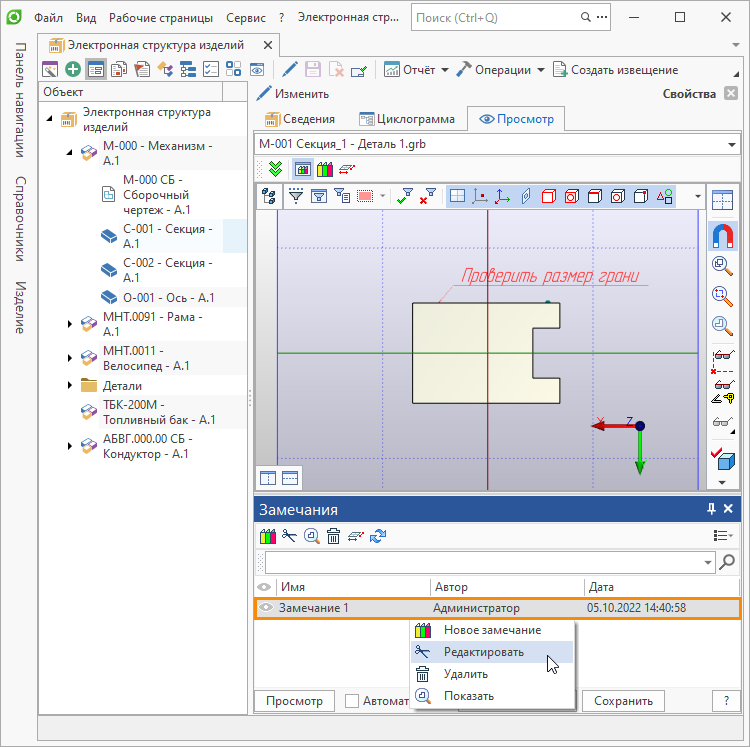

Созданное замечание отобразится в окне замечаний и будет доступно для просмотра всем пользователям системы. Для вызова окна замечаний следует воспользоваться кнопкой [Окно замечаний] - на панели замечаний. При необходимости созданное замечание можно отредактировать или удалить с помощью соответствующих команд контекстного меню.
