при импорте через x_t будет тоже самое)

обычно после импорта из CATIA или CREO на цилиндирических гранях по 2 грани сразу получается, это эвристическая фича других САПР, иногда нужная, иногда мешающая)

нормально бы скриншот показать, сейчас ссылка не открывается.


вангую по описанию вопроса - нужно просто две грани цилиндрического отверстия упростить до одной грани : https://www.tflexcad.ru/help/cad/17/index.html?3si.htm

[QUOTE]Елена написал:
Подскажите, каким образом перенести подписи документа (которые установлены в TFlex Docs в результате бизнес-процесса его согласования) в бумажный экземпляр документа.[/QUOTE]
1. посмотрите штатный БП согласования КД, там есть установка подписи.

2. В форматках из DOCs настроена связь переменной форматки в T-FLEX CAD и параметра подписи в T-FLEX DOCs, вот [URL=https://www.tflex.ru/help/T-FLEX%20DOCs/17/08507.htm?zoom_highlightsub=%D0%BF%D0%BE%D0%B4%D0%BF%D0%B8%D1%81%D1%8C]тут справке про это немного расскаывается[/URL]
3. Т.о., вам нужно настроить свой БП на расстановку подписей, сделать свою форматка\отчёт , настроить там связи переменная в форматке -> подпись из БП. Готово.

писал формулы длинной на 4 А4 страницы, проблем не возникало.

Вы уже перешли? По внешним источникам : там все сильно похоже на кодирование, точка входа в которое критично высокая для рядовых инженеров.
Есть конкретика, что кроме циклов, нельзя в переменных ТФ, что можно в illogic ?

Кстати, по поводу одного окна в Инвенторе:
Редактор переменных:

Ilogic:

Редактор макросов:

три разных окна, в разных местах, с разной функциональностью

проблема ILogic в том, что он сильно повышает порог требуемых навыков, например так выглядит ilogic:

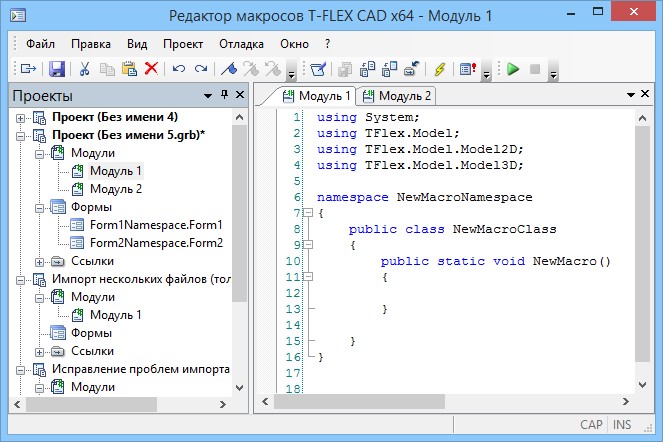

а так редактор макросов в T-FLEX CAD:


хотите сказать, что в Инвенторе нет отдельного редактора макросов, нет окна со списком переменных, а только Ilogic, всё в одном месте ?)
Моя практика показывает, что изучение редактора переменных проходит в разы проще, чем iLogic (это говорю как человек, который переобучил не одно тысячу человек со знаением параметризации других CAD)

ну по своему субъективному опыту, много проблем это не привносит в работу. Вероятно по этой фиче у разработчиков были причины для такого поведения.

я приложил гипер-ссылки в своём сообщене выше - гиперссылку на раздел справки)
#1...#N - это то что подставляется как аргумент функции.
например если говорим про экспоненту, то формула такая , "е" - это константа, а "x" это аргумент функции, который может принимать различные значения.

во время создания переменной есть флажок "функция", при установки которого переменная будет выполнять роль функции (а-ля косинусу\синус\корень квадратный и т.п.), флажок можно поставить только в момент создания переменной.

Такая же как вы учили в школе, только синтаксис немного другой, но принцип абсолютно такой же
Вы просили экспоненту, а не параболу…
Для параболы будет похоже : #1^2
#1 это аргумент функции который перебирается в заданном диапазоне

в проекции есть свойства линий резьб - там стоит коэф. 0.8 нужно поиграться этим...

не важно - есть ли доступ или нет, логика программы работает под общий случай(когда доступа нет), если создавать протип специальном образом, путь на прототипы меняется, важно что указано в Установках:

началось

может мы про разные кривые-экспоненты говорим? формулу экспоненты искалили в интеренете?

А ест какой-т скрин про что речь, несколько раз перечитал - пока не понял о чём вопрос?
По умолчанию прототипы хранятся в папке Program внутри установленного T-FLEX CAD, это обычно системная папка ОС куда доступа простым юзерам ПК не дают админы завода по типу Вашего, поэтому если создать свой прототип - то ТФ выкачивает все папки с прототипами в другое незакрытое место и уже открывает из Program Data(вроде), это лучше всего проверить в настройках и убедиться в этом, правый верхний угол - шестеренка - установки) По моему предположению вы прототипы добавили в папку с установленным ТФ, но он берет список прототипов из другого места, но я вангую:) без видео/скринов вариантов почему так много…

а ещё не описано эпитрохоида, и многие другие кривые, но это не мешает строить этими инструментами любые кривые по уравнениям. В справке, как в институте учат общим возможностям, а уже в "боевом режиме" инженер сам проецирует базовые знания на новые задачи =)

для 2D использовать функцию https://www.tflexcad.ru/help/cad/17/index.html?function_spline.htm
для 3D - https://www.tflexcad.ru/help/cad/17/index.html?pathbyfunct.htm

как-будто речь про конвертор документов.
