Новые возможности T-FLEX CAD 8-й версии

Трехмерное моделирование Двухмерное проектирование и черчение Общее управление системой

Трехмерное моделирование

Управление 3D-командами


Если система находится в какой-либо команде, а команда находится в начальном состоянии (ничего не выбрано), то запуск другой 3D-команды приводит к завершению первой. Это приводит к тому, что не образуется длинная очередь команд при простом переходе из одной команды в другую.

В установках системы, на закладке 3D появилась новая опция «При создании объекта…». Она отвечает за режим автоматического выхода из команды при создании 3D-элементов. При значении параметра «Продолжить» система продолжает выполнение команды после создания любого элемента — так было в предыдущих версиях. При значении «Выйти из команды» команда автоматически завершается. При значении «Выбрать объект» производится выход из команды, а созданный элемент помещается в селектор — выбирается. Выбор элемента работает только для элементов построения. Этот режим может быть удобен, когда пользователь создаёт элемент и сразу выполняет действие над ним. Например, после построение рабочей плоскости требуется её активизация, после создания профиля — выполнить выталкивание и т.д.

Новое диалоговое окно параметров


Все трехмерные команды переведены для работы с новым диалоговым окном свойств, которые позволяют задавать свойства создаваемого объекта в прозрачном режиме и мгновенно видеть все изменения на экране. Окно параметров может теперь постоянно находиться на экране в области служебных окон, не перекрывая рабочее пространство. Это окно удобно взаимодействует с новыми вспомогательными элементами — различными динамическими манипуляторами. Есть обратная связь с диалоговым окном свойств. Это значит, что пользователь, потянув курсором за характерную точку манипулятора, может влиять на данный параметр будущей операции. Все изменения мгновенно находят отражение в окне параметров.





Диалог организован в виде нескольких «отсеков». Каждая часть диалога свойств может быть показана или скрыта при помощи специальной кнопки. Если «раскрыть» часть окна параметров в какой-то команде, то этот признак сохраняется именно для неё и при последующем входе в команду будет автоматически отработан. Справа от поля редактирования значения параметра предусмотрено поле, показывающее текущее значение. Оно используется в случае, если значение параметра задано при помощи переменной или выражения, а также если значение параметра определено как «Из статуса». В командах создания 3D-элементов в новом диалоге имеются кнопки «OK», «Просмотр» и «Отмена». Они работают синхронно с соответствующими кнопками в автоменю. Оставлена возможность наравне с новым диалогом параметров использовать диалог из ранних версий, требующий для закрытия обязательного нажатия кнопок «ОК» или «Отмена».

Манипуляторы


Для использования в режимах подготовки различных операций созданы специальные вспомогательные графические объекты — манипуляторы. Манипуляторы различных типов автоматически появляются при работе в команде создания и редактирования трехмерных операций и элементов построения. Манипулятор позволяет при помощи мыши менять управляемый им параметр операции. Одновременно в окне могут существовать несколько манипуляторов, позволяющих задавать различные параметры операции. К примеру, в операции «Гибка» можно задавать манипуляторами угол сгибания, радиус, отступ и два смещения; в операции «Сглаживание» — радиус скругления и т.д. Значения управляемых параметров синхронно отображаются в новом диалоге параметров создаваемой операции.

Пометка в 3D-окне






Динамическая подсветка и пометка элементов модели осуществляется теперь чистым цветом. Все настройки цвета определяются в установках системы. Улучшен механизм динамической подсветки элементов. Скорость подсветки элементов при наведении курсора значительно возрасла. Пометка граней и тел реализована сплошным цветом. В 3D-командах, там, где это необходимо, различные элементы одного типа помечаются разными цветами. Например, при выполнении операции сглаживания трёх граней необходимо задать левый, правый и средний наборы граней. В этом случае грани каждого из наборов помечаются разными цветами. При этом соответствующие цвета отображаются иконками на ярлыках соответствующих закладок со списками элементов в немодальном диалоге параметров.





Расширены возможности для выбора объектов. Теперь можно выбирать объекты (грани, тела, рёбра, точки), частично или полностью скрытые другими объектами.Для этого нужно подвести курсор в нужную точку и некоторое время не перемещать его. Тогда курсор примет другую форму и появится подсказка, в которой указано общее количество объектов, попадающих под курсор, среди которых можно произвести выбор. При помощи колеса мыши можно перебирать эти объекты. Клик выберет тот объект, который в данный момент будет подсвечен.

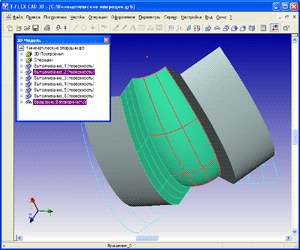

Задание контура для кинематических операций


При создании кинематических 3D-операций («Выталкивание», «Вращение», «По траектории», «По сечениям») формообразующий элемент теперь может быть составлен из 3D-профилей, граней, циклов, рёбер, 3D-путей и других объектов, хранящих «проволочную» или «тонкостенную» геометрию. В результате выполнения кинематической операций с «проволочным» исходным элементом (ребра, пути и т.д.) получаются тонкие тела (поверхности). За одну операцию можно выбрать несколько 3D-профилей, граней, рёбер, путей и т.д. В дереве 3D-модели операции, результатом которых получаются поверхности, помечены словом «Поверхность».


В качестве контура для выталкивания выбраны три ребра параллелепипеда, вектор направления задан его вершинами.




Задание трёхмерной траектории


В качестве траектории (например, в операциях «По траектории», «По сечениям») можно выбирать связанную разнородную последовательность 3D-профилей, граней, циклов, рёбер, 3D-путей и других объектов, хранящих «проволочную» геометрию.

Команда «Рабочая плоскость»


В команде, там, где это необходимо, используется новый диалог параметров. При создании рабочей плоскости, параллельной исходной, используется манипулятор, управляющий расстоянием.

Изменилась прорисовка рабочих плоскостей в 3D-окне. Теперь внешние границы рабочей плоскости рисуются сплошной линией, а внутренние линии — тонкой пунктирной линией.

Появилась возможность задавать количество внутренних пунктирных линий при прорисовке рабочих плоскостей в 3D-окне. Число этих линий можно задать в команде «Установки» на закладке «3D».

Появилась возможность задавать, каким образом работает выбор рабочих плоскостей — только по наружным линиям внешнего прямоугольника или по всем линиям. Этот параметр задаётся в команде «Установки», закладка «3D».

Команда «3D-узел»

Команда существенно переработана. Переделана структура автоменю, добавлены новые возможности, включена полноценная объектная привязка. Для задания геометрических параметров (координаты, смещения и др.) используется новый диалог параметров. При создании 3D-узла в абсолютных координатах, относительно другого 3D-узла или относительно ЛСК для задания координат или смещений по осям можно пользоваться манипулятором. Этот манипулятор представляет собой систему координат и позволяет перемещать 3D-узел вдоль одной из осей или вдоль двух осей одновременно.





Появился новый тип 3D-узла — узел в центре масс тела или набора тел. Для его создания требуется выбор одного тела или набора тел.

При создании узла на пути или ребре можно задавать отступ как при помощи параметра (от 0 до 1), так и в абсолютной длине. При этом в качестве точки отсчёта можно выбирать начало пути (ребра), его конец или середину. Имеется также возможность явно выбрать точку отсчёта (точку или 3D-узел).

Появился новый тип 3D-узла — узел, лежащий на рабочей плоскости, с координатами в системе координат этой рабочей плоскости. Для создания такого узла требуется выбор рабочей плоскости и задание координат. Появился новый способ создания 3D-узла: «3D-узел на пересечении элементов». В качестве исходных элементов можно выбирать практически любые: путь с телом, два пути, ребро и тело, грань рабочая плоскость и т.д.

Команда «3D-профиль»


Переделана структура автоменю, добавлены новые возможности, включена полноценная объектная привязка. Теперь можно выбирать любые объекты — штриховки, тексты, грани, циклы.

При создании профиля по набору линий изображения на рабочей плоскости теперь можно задавать толщину получаемого контура. Кроме этого, можно задать обработку концов незамкнутого контура. Они могут быть прямоугольными или скруглёнными.





Теперь профиль может состоять из незамкнутого набора линий. Для создания такого профиля можно нарисовать на рабочей плоскости несколько линий изображения. Эти линии изображения могут быть связанной последовательностью или могут пересекаться.

Появились новые способы создания 3D-профиля:
  • Развёртка цилиндрической грани. Для создания такого профиля необходимо выбрать цилиндрическую грань и 3D-узел, определяющий неподвижную точку. В случае если грань является замкнутой, то выбранный 3D-узел может использоваться для задания линии разрезания. Разрезание производится по образующей прямой, проходящей через выбранный узел. Линию разрезания также можно выбрать вручную (3D-путь).
  • Развёртка конической поверхности. Для создания такого профиля необходимо выбрать коническую грань и 3D-узел, задающую неподвижную прямую и линию разрезания, если грань является периодической.
  • Развёртка обобщённой конической поверхности (линейчатая поверхность, все образующие которой пересекаются в одной точке). Для создания такого профиля необходимо выбрать коническую грань и 3D-узел, задающую неподвижную прямую и линию разрезания, если грань является периодической.
  • Развёртка произвольной линейчатой поверхности. Для создания такого профиля необходимо выбрать поверхность и 3D-узел, задающий неподвижную точку. В случае если поверхность является периодической, производится её разрезание прямой, проходящей через неподвижную точку.





  • Развёртка набора разворачиваемых поверхностей. При выборе такого способа создания 3D-профиля можно выбрать набор граней, имеющих общие рёбра. Кроме этого, необходимо выбрать любой 3D-узел, задающий неподвижную точку. Производится разворачивание как самих поверхностей граней (если они являются неплоскими и разворачиваемыми), так и граней относительно общих рёбер. При этом может возникать несколько решений (например, развёртка всех граней куба). По умолчанию выбирается первое попавшееся. Если требуется получить конкретное решение, то дополнительно необходимо выбрать «неразрывные рёбра», которые используются в качестве линий развёртки.

Команда «3D-путь»


В команде теперь работает объектная привязка. Теперь в качестве исходных можно выбирать любые объекты — штриховки, пути, линии построения, рёбра, 3D-пути. Появились следующие новые возможности построения 3D-пути:
  • 3D-путь на основе линий построения — окружностей, сплайнов, эллипсов
  • 3D-путь как эквидистанта к другому пути перпендикулярно выбранному направлению.
  • 3D-путь как эквидистанта к другому пути по поверхности.
  • 3D-путь как очерковая линия к телу с заданным направлением (линия разъёма — основа для создания поверхности разъема литейной формы)
  • 3D-пути как копия существующего в пределах двух точек — своего рода обрезка пути.
Доработана возможность создания 3D-пути по 3D-узлам. Путь может быть полилинией, сплайном, проходящим через точки, или сплайном, управляемым ломаной. При создании сплайна можно задавать граничные условия (направления касательных на концах), управлять весами точек, настраивать тип параметризации кривой и её степень.

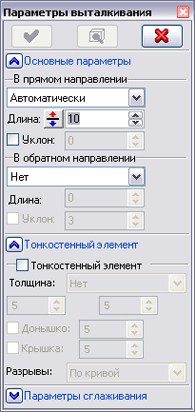

Команда «Выталкивание»


Эта команда значительно переделана. Включена объектная привязка. Как и во всех кинематических операциях, теперь в качестве формообразующего элемента можно выбирать 3D-профили, грани, циклы, рёбра, 3D-пути. В качестве направления выталкивания можно выбирать два 3D-узла, ребро, направление перпендикуляра к плоской грани, нормаль рабочей плоскости.

При создании тонкостенного элемента можно дополнительно создавать донышко и крышку определённой толщины. При создании операции возможно автоматическое создание уклона и сглаживания на исходной и целевой поверхности. Появилась новая возможность сглаживания боковых рёбер, полученных в результате выталкивания.

В команде работает динамический манипулятор, при помощи которого можно задавать длину выталкивания, как в прямом, так и в обратном направлениях. При автоматическом создании булевой операции, тип булевой операции автоматически запоминается для данной модели. Таким образом, при включении данного режима система ведёт себя аналогично другим, автоматически добавляя приливы или отверстия.

Команда «Вращение»


Основные новые возможности команды «Вращение» аналогичны команде создания выталкивания, за исключением возможности создания уклона, «донышка» и «крышки». Ось вращения, также как и направление в «Выталкивании», можно задать любыми подходящими элементами: узлами, ребром, осью поверхности вращения, выбрать систему координат и т.д.

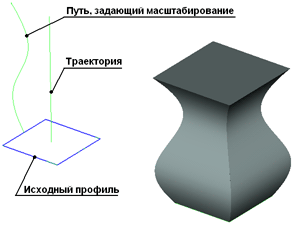

Команда «По траектории»


Команда существенно доработана в соответствии с новой концепцией кинематических операций. При помощи этой операции можно получать поверхности или твердые тела, в зависимости от типа исходного формообразующего элемента. При создании тела по траектории можно задавать законы кручения и масштабирования формообразующего элемента. Для задания закона кручения можно использовать поверхности, пути, или таблицу кручения. Для задания закона масштабирования контура и его положения при движении вдоль траектории можно использовать путь и таблицу масштабов.





При использовании вспомогательной геометрии для определения этих законов в настройках операции можно применять различные опции для получения определенных геометрических вариаций, связанных с различными вычислительными алгоритмами.

Команда «Оболочка»


Интерфейс операции значительно упрощен, благодаря использованию нового диалогового окна для задания свойств, в котором отображается список удаляемых граней, список граней с величиной толщины стенки, отличной от основной.

Появилась опция «оставлять исходное тело в сцене». Она удобна при создании эквидистантного тела к выбранному листовому телу, состоящему из набора поверхностей.

Команда «Сглаживание рёбер»


Данная команда произошла от старой команды «сглаживание». Позволяет строить скругления и фаски, опираясь на выбранные рёбра. Радиус сглаживания, длины фаски, положение характерных точек при задании переменного радиуса, отступы при создании «чемоданного угла», длины при создании эллиптического сглаживания теперь можно задавать при помощи динамических манипуляторов. Все параметры удобно контролировать в прозрачном режиме благодаря новому диалогу свойств операции. Добавлено несколько новых функций и улучшений.

При выборе вершины теперь автоматически выбираются все входящие в неё рёбра. При этом можно задавать отступы для создания «чемоданного угла». Появилась новая опция создания сглаживания Y-формы при выборе вершины. Появилась новая опция «Продлить», она работает как выбор гладкой последовательности, но автоматически при каждой регенерации. Это может оказаться весьма полезным для сохранения операции при изменении топологии модели, когда после пересчета модели с другими значениями переменных могут появляться новые или исчезать часть существующих ранее рёбер, входящие в состав обрабатываемой гладкой последовательности.







Команда «Сглаживание граней»


Принципиально новая команда, позволяющая формировать гладкие переходы между отдельными гранями тела, в том числе и со срезанием других граней. Команда работает на листовых телах, состоящих из набора поверхностей.

Эта команда позволяет сопрягать гладкой поверхностью два набора связных граней — так называемые левую и правую стенку. Эти наборы не обязаны иметь общие рёбра. Каждый из наборов может принадлежать отдельному телу. Результат может быть получен как новое листовое тело. Возможно построение поверхности сопряжения постоянного радиуса, постоянной ширины, переменного радиуса с управлением формой сечения, как при сглаживании рёбер, и дополнительно с требованием непрерывности сглаживания по кривизне и возможностью задания специфичных параметров сечения. Как частный случай параметров формы сечения возможно построение фаски, в том числе и переменной.

Эта команда также позволяет строить так называемые «дисковые» и «изопараметрические» сопряжения. Они отличаются от «сферического» задаваемым положением плоскости сечения поверхности сопряжения. В частности, при «дисковом» сопряжении плоскость сечения перпендикулярна предварительно выбранной кривой. Это позволяет строить сопряжения граней в общем случае неперпендикулярные ребру между ними. При построении «изопараметрического» сглаживания секущие плоскости получаются из набора изопараметрических кривых из «левой» стены. Выбранная направляющая должна лежать в «левой» стене. Это специализированный режим, который очень полезен, например, при проектировании турбин и компрессоров.







Иногда стены граней могут содержать вырезы. Установка флага «Вырез» позволяет распознать эти вырезы и дать возможность продолжить сглаживание на другую сторону выреза или остановить сглаживание на вырезе.





Выходы сглаживающей поверхности на грани стен регулируются с помощью ограничений. Они задаются в виде наборов рёбер на стенках или плоскостей, на которые выходит или которыми обрезается сглаживающая поверхность. Так что программа может определять требуемые радиусы сопряжения из требования прохождения поверхности через заданные рёбра.







В параметрах имеются ряд настроек для обработки различных вариантов ограничений. Так, один край касания поверхности сглаживания может задаваться ребром, а другой вычисляться симметрично этому ребру или рассчитываться в зависимости от радиуса, либо для каждого выхода поверхности сглаживания задается своя ограничивающая кривая.





При задании ограничений можно устанавливать варианты касания к прилегающим поверхностям. Если включить режим инверсии ограничивающего ребра, то касание к грани, лежащей под ребром, меняется на касание к грани, лежащей над ребром.





Для результирующей поверхности доступны различные варианты обрезки: по двум стенкам, по одной из стенок, без обрезки. Результат может быть получен как новая отдельная поверхность (листовое тело) или присоединен к одному из исходных тел.












Существует еще ряд настроек, регулирующих форму и тип сглаженной поверхности, обработка некоторых частных случаев и т.д. Следует отметить, что подобная функциональность ранее была доступна только в «тяжёлых» САПР.

Команда «Сглаживание трёх граней»


Появилась новая команда «Сглаживание трёх граней». Она позволяет получить поверхность сглаживания, строя ее по касательной к каждой из трех исходных поверхностей. Команда работает как с твердыми телами, так и с поверхностями. Кроме граней, эта команда позволяет выбирать путь, задающий направление нормали к секущей плоскости в каждой из точек пути, т.е. плоскость построения сечения поверхности сглаживания. Наиболее типичная задача, которую обычно решают при помощи такой операции — сглаживание торцов тонкостенных конструкций и формирование плавного перехода от одной поверхности к третьей с условием касания ко второй. Например, боковой кромки лопасти вентилятора.





Команда «Резьба»


Появилась новая команда «Резьба», которая позволяет создавать косметические резьбы. В качестве несущей поверхности могут выбираться цилиндрические и конические грани трёхмерной модели. Для задания свойств резьбы используется специальная база данных. В этой базе может находиться несколько таблиц, каждая из которых задаёт один стандарт на резьбу. По этой таблице могут автоматически рассчитываться свойства резьбы — шаг, высота профиля, обозначение. Эти свойства могут быть автоматически использованы при создании элементов оформления, предназначенных для обозначения резьбы. В качестве параметра резьбы используется несущий диаметр (внутренний для внутренней резьбы и внешний для наружной резьбы). Параметром также являются отступы от границ несущей грани или другого 3D-элемента, который может быть выбран отдельно.

При создании 2D-проекции для обозначения резьбы автоматически создаются соответствующие линии изображения. Параметры этих линий изображения задаются отдельно от остальных.







Команда «Трубопровод»


Команда создания операции «Трубопровод» теперь тоже работает с новым окном свойств. В качестве пути трубопровода можно выбирать геометрический путь, то есть любой объект, способный определить пространственную траекторию (рёбра, циклы, профили и т.д.). Для ввода и редактирования параметров трубопровода созданы специальные динамические манипуляторы.

Массивы


Все команды создания массивов приспособлены для работы с новым диалогом свойств, позволяющим задавать параметры операции в прозрачном режиме. При задании операции линейного или кругового массива показываются вспомогательные графические объекты в виде различных стрелок, что делает работу более наглядной.

Команда «Линейный массив»


Теперь для линейного массива можно задать одно или два направления копирования. Каждое направление можно задавать либо по двум точкам (вершинам, узлам…), либо по вектору. Для каждого направления любой из параметров «количество копий», «шаг между соседними элементами массива» и «общая длина стороны массива» может быть задан через два других. Длину вектора направления можно использовать как для определения шага между соседними элементами, так и для определения общей длины стороны массива.

Теперь параметр «количество копий» в диалоге параметров линейного массива обозначает общее количество копий с учетом исходной операции. Кроме линейных массивов из операций реализована возможность создания линейных массивов из элементов построения: узлов, профилей, путей и систем координат.

Команда «Круговой массив»


Реализованы двумерные массивы вращения. То есть теперь для массива вращения кроме самого вращения, задаваемого осью вращения, можно задать еще и перемещение. Перемещение осуществляется либо вдоль радиуса вращения (круговой массив вращения), либо вдоль оси вращения (цилиндрический массив вращения). Задавать ось вращения можно либо по двум точкам (вершинам, узлам…), либо по вектору. В массивах вращения для направления поворота любой из параметров «количество копий», «шаг угла поворота» и « общий угол поворота» может быть задан через два других. Шаг угла поворота и общий угол поворота можно задать углом между перпендикулярами из двух выбранных точек на ось вращения.

В массивах вращения для направления перемещения любой из параметров «количество копий», «шаг между соседними элементами массива» и «общая длина стороны массива» может быть задан через два других. Длину вектора перемещения можно использовать как для определения шага между соседними элементами, так и для определения общей длины стороны массива.

Добавлена возможность компенсации вращения тела вокруг своей оси, возникающего в результате вращения тела вокруг оси массива (в случае применения этой компенсации все элементы массива получаются параллельным переносом исходной операции). Теперь параметр «количество копий» в диалоге параметров массива вращения обозначает общее количество копий с учетом исходной операции. Кроме традиционных массивов вращения из операций (тел) реализована возможность создания массивов вращения из элементов построения: узлов, профилей, путей и систем координат.









Команда «Массив по пути»


В команде появились новые опции. Теперь любой из параметров — «количество копий», «шаг» и «общая длина» — может быть задан через два других. В качестве длины массива может быть выбрана длина пути.

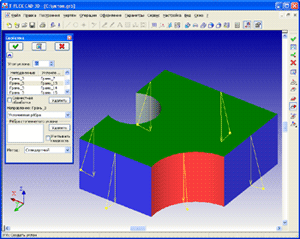

Команда «Уклон»


Данная команда значительно доработана в направлении упрощения интерфейса и повышения наглядности. Переделана структура автоменю команды, добавлены новые опции, сведено к минимуму количество выбираемых элементов, благодаря чему в целом упрощен весь процесс подготовки операции. В команде используется новый диалог свойств, в котором можно задавать все геометрические параметры операции. Угол уклона можно задавать при помощи динамического манипулятора. Выбранные грани подсвечиваются разными цветами в зависимости от их роли в создаваемой операции.

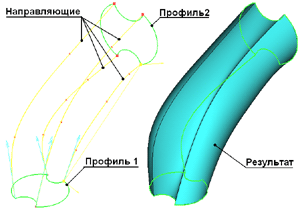

Команда «По сечениям»


В системе появилась новая команда «По сечениям». Она заменила собой три старые команды: «Лофтинг», «По каркасу» и «Линейчатая». Благодаря большой универсальности команды, в ней дополнительно появилось множество новых возможностей. Реализованы некоторые новые функции ядра Parasolid. В этой команде теперь можно выбирать все возможные геометрические элементы — рёбра и наборы рёбер, пути, профили, точки, узлы, грани и т.д.





Новый режим — «автоматическая расстановка точек соответствия» позволяет автоматизировать процесс расстановки точек соответствия в соответствии с законом минимизации кручения поверхности. В сложных случаях можно расставить точки соответствия вручную, делать это теперь стало намного проще. Ведь точка соответствия выбирается простым кликом в контур или выбором существующей геометрии: узла или вершины. При выборе элементов работает объектная привязка. Возможна также комбинация задания точек соответствия и направляющих кривых.

Возможно задание касательных условий в виде граней, векторов, тел. Касательные условия теперь можно задавать не только на конечных сечениях, но также в произвольном сечении и на направляющих кривых. Помимо касания можно задавать условие непрерывности по кривизне. Это позволяет строить очень гладкие сопряжения, которые иногда называют поверхностями класса A. В команде появился режим «автореверс» — он позволяет автоматически синхронизировать ориентацию сечений.

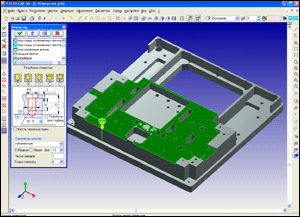

Команда «Отверстие»


С целью облегчения задачи создания стандартных отверстий создана новая команда «Отверстие». Команда работает вместе со специальной параметрической библиотекой отверстий, согласованной с современными стандартами. В нее входят все возможные типы стандартных отверстий. Каждый элемент библиотеки — обычный файл системы T-FLEX CAD, созданный с соблюдением некоторых простых соглашений и помещенный в определенную директорию. Получается, что при необходимости эта библиотека может быть дополнена пользователем самостоятельно.





Интерфейс команды прост и нагляден. Имеется ряд полезных опций, позволяющих, например, за один раз пробить отверстие сразу в нескольких телах или создать новое соосное отверстие. Глубина отверстия может задаваться значением или вычисляться автоматически в зависимости от задействованного режима: насквозь, до следующей грани или до выбранной грани. Отверстие может быть резьбовым. При вставке такого отверстия на новой грани показывается косметическая резьба.

Команда «Отсечение»


В команде появилась возможность отсекать тела набором сопряжённых граней или других площадных объектов (профили, листовые тела, рабочие поверхности). В числе новых возможностей команды опция задания отступа. При её использовании строится эквидистанта к выбранному набору, и отсечение производится на некотором расстоянии от него.

Команды для работы с листовым материалом


Введена новая группа команд для работы с листовым металлом. Эти команды существенно облегчают моделирование тонкостенных деталей, позволяя создавать исходные заготовки детали заданной толщины, сгибать их относительно выбранной линии, «приклеивать» к заготовке отгибы, делать вырезы. После завершения процесса моделирования можно разогнуть деталь и получить листовую заготовку. Затем можно легко и быстро создать её чертеж, и вернуться к прежнему виду детали.

Команда «Параметры листовой детали»


Эта команда задаёт значения, которые будут использоваться в других командах листовой штамповки при значении «из статуса». В отдельных операциях эти значения могут быть переопределены.

Команда «Заготовка»


Команда предназначена для быстрого создания тела-заготовки на основе плоского профиля. Толщина листа заготовки по умолчанию задаётся в команде «параметры листовой штамповки».





Исходный профиль выталкивается по направлению его нормали на величину толщины листа заготовки. Заготовка может формироваться в направлении нормали профиля, в противоположном направлении или в обе стороны.

Команда «Гибка»


В данной команде существует три режима для различных вариантов гибки — «согнуть», «приклеить», «отогнуть ».
  • В первом случае можно сгибать существующее тело (например, заготовку) относительно бесконечной линии, заданной двумя 3D-узлами.
  • Во втором режиме можно «приклеивать» к заготовке новый отгиб с заданной длиной, шириной, радиусом сгиба и отступами от краёв линии отгиба.
  • Третий режим «Отгибания» сгибает тело относительно отрезка. При этом производится вырезание полосы из исходного тела. При выполнении данной операции возможно использование ослаблений, параметрами которых являются тип, глубина и ширина.











Кроме операций гибки, для получения конечной формы требуемого объекта можно пользоваться обычными операциями: выталкивания, булевыми и др. К примеру, вырубка может производиться при помощи выталкивания и булевой операции вычитания.

Команда «Разгибание»

После получения модели требуемого объекта можно воспользоваться специализированной операцией разгибания, чтобы получить листовую заготовку, например, для выполнения её чертежа. Для выбора предыдущих операций гибки, которые необходимо разогнуть, можно выбирать цилиндрические поверхности, полученные в результате этих операций. Также можно выбирать такие операции непосредственно в дереве модели, либо воспользоваться опцией «Выбрать все операции гибки».





Данная команда работает не только на телах, созданных командой «Гибка». Возможно, в частности «разгибание» импортированных тел.

Команда «Повторная гибка»


Данная команда позволяет согнуть повторно все поверхности, которые были разогнуты в команде «Разгибание». Команда нужна для сохранения в структуре модели образа полученной заготовки. Например, для выполнения чертежа, на котором изображена и заготовка, и готовая согнутая деталь.

Команда «Выштамповка»

Данная команда специально подготовлена для реализации часто используемых операций листовой штамповки. Для неё разработана библиотека типовых элементов для создания отбортовки, штамповки, а также различных буртиков, канавок, загибов и т.д. В качестве геометрической основы для операции служит обыкновенный профиль или 3D-путь, так что основная форма элементов листовой штамповки ограничена только им.

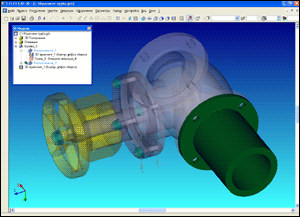

Редактирование 3D-фрагментов в контексте сборки, создание 3D-сборок по технологии «сверху вниз»


Повышена эффективность и наглядность работы со сборочными моделями. Усовершенствован созданный в версии 7 механизм создания и редактирования деталей в контексте сборки. С новым трёхмерным фрагментом можно работать непосредственно в сборочном документе. При этом элементы, принадлежащие сборке, рисуются прозрачными, но привязка ко всем объектам сборочной модели сохраняется.





Создание 2D-проекций


В команде построения проекций теперь автоматически распознаются имеющиеся в модели резьбы. Обозначения резьбы на чертеже создаётся в том случае, если резьба видна на данной проекции спереди или сбоку, либо плоскость разреза совпадает с осью резьбы. Пункт меню создания 2D-проекций перенесён в подменю «Чертёж».

Импорт/Экспорт моделей STEP


Существенно доработаны функции импорта и экспорта сборочных моделей формата STEP. Улучшено управление диалогами экспорта и импорта. Добавлена возможность импорта любого элемента в иерархии сборки. Добавлена возможность импорта цветов тел и граней из файлов формата STEP. Добавлена возможность импорта поверхностных моделей.

Структура 3D-модели


В структуре 3D-модели теперь отображается иерархия сборочных элементов (фрагментов). Если 3D-фрагмент имеет вложенные фрагменты, то их список появляется в специальной папке «Вложенные фрагменты». Через контекстное меню можно открыть такой фрагмент, находящийся на любом уровне вложенности. Операции, в результате которых создаётся нетвёрдое тело, представляющее собой набор поверхностей, помечаются в структуре 3D-модели. Сейчас к имени такой операции добавляется слово «поверхность» в круглых скобках.

Команда «Преобразование»


Команда «Перемещение/Поворот», которая в предыдущих версиях отвечала за перемещение или поворот операций в 3D-сцене, переименована в команду «Преобразование» и существенно доработана. В команде используется новый диалог для задания координат и углов поворота. Для динамического перемещения и поворотов элементов модели используется манипулятор в виде системы координат. Данный манипулятор позволяет перемещать вдоль одной из координатных осей, либо в одной из трёх координатных плоскостей вдоль двух осей одновременно. Также он позволяет вращать элементы вокруг любой из координатных осей. В данной команде появилась возможность задавать несколько преобразований для одной операции. Часть преобразований можно гасить. Преобразование может быть задано относительно локальной системы координат.

Использование конфигураций сборочной модели


Появились новые команды для работы с конфигурациями трёхмерной сборочной модели. Под конфигурацией понимается модель с заданным набором внешних переменных. Раньше была только одна конфигурация с текущим набором внешних переменных. Если при вставке документа (как фрагмента) в сборку задавались значения внешних переменных, отличные от тех, которые были выбраны при создании или редактировании документа фрагмента, то приходилось пересчитывать модель документа фрагмента с заданными в сборке значениями внешних переменных для получения геометрии с нужными параметрами. Подход, использующий конфигурации, позволяет сохранять в документе фрагмента всю необходимую геометрию для предопределенных наборов значений внешних переменных. Каждая конфигурация имеет своё имя. При вставке документа как фрагмента в сборку, вместо того, чтобы вводить значения внешних переменных, можно выбрать по имени нужную конфигурацию.

Если модель каким-то образом изменяется, то все конфигурации хранят неактуальную геометрию. Поэтому требуется пересохранение неактуальных конфигураций. Для переименования, удаления, редактирования значений переменных конфигураций используется диалог редактирования конфигураций. В некоторых случаях в процессе редактирования модели возможно удаление внешних переменных и добавление новых внешних переменных. С целью отслеживания актуальности конфигураций для каждой переменной, входящей в конфигурацию, выдается информация о её наличии в модели и, наоборот, о наличии переменной модели в какой-либо конфигурации. Таким образом, существенно повышается скорость работы системы при вставке 3D-фрагментов (они не пересчитываются), а процесс задания внешних переменных 3D-фрагмента теперь может быть сведён к выбору имени нужной конфигурации.

Двухмерное проектирование и черчение

Непараметрическое черчение

Появились следующие новые команды:
  • Команда «Эллипс по центру и точке». Выбирается центр эллипса, точка полуоси, точка на эллипсе.




  • Команда «Эллипс через две точки». Выбирается две точки на полуоси и одна на эллипсе.
  • Команда «Дуга эллипса». Строится по четырём точкам. Первая задаёт центр эллипса, вторая и третья начальную и конечную точки дуги, четвёртая — точку на дуге эллипса.
  • Команда «Разбить на несколько частей». Линия изображения разбивается на равные по длине части. Количество частей задаётся в окне свойств.
  • Команда «Эквидистанта к группе линий изображения». После выбора одной или нескольких сопряжённых линий изображения можно создать эквидистанту к выбранному набору. Параметром эквидистанты является расстояние. Кроме этого параметром является, скруглять ли наружные углы. При выборе одной линии изображения автоматически могут выбираться все сопряжённые с ней линии изображения, в том числе и замкнутые. Эта эскизная команда пока еще не работает с эллипсами и сплайнами.




  • Создан ряд новых команд для черчения сплайнов по различным алгоритмам: сплайн через узлы или по ломаной, открытый или закрытый. Вся геометрия аналогична существующим командам создания линий построения — сплайнов. Группа новых команд выведена на отдельную панель.






Добавлен новый тип привязки — «к пересечению линий построения».





При клике создаётся узел на пересечении линий построения, а линия изображения привязывается к этому узлу. Появилась объектная привязка на одно действие (временная). Работает только в редакторе эскизов. Можно включить одну или несколько объектных привязок на одно действие. Быстро включить такую привязку можно несколькими способами, например, нажатием средней кнопки мыши выбрать её тип из выпадающего списка. Список типов привязки — такой же, как и для постоянных привязок. При включении временной объектной привязки, все постоянные привязки автоматически отключаются и восстанавливаются после выполнения действия привязки элемента.

Узлы


При создании узлов, когда включен режим свободного рисования, работает объектная привязка, аналогичная команде создания эскизов. Команда создания узлов работает с новым диалогом свойств, позволяющим задавать координаты создаваемых узлов в прозрачном режиме. При создании других типов узлов, имеющих геометрические параметры (относительные, относительные на линии построения, узлы по параметру), также можно пользоваться новым диалогом свойств.





Линии изображения

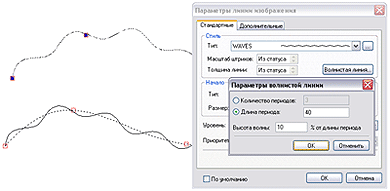

Волнистая линия


Волнистая линия теперь работает не только на отрезках, но и на дугах, эллипсах, сплайнах, полилиниях. Параметры волнистой линии теперь не зависят от длины линии изображения и могут задаваться отдельно для каждой линии. Длину волны можно определить значением, либо рассчитать в зависимости от общего количества волн на линии. Высота волны задаётся в процентах от длины.





По волнистым линиям работает поиск контура штриховки.





Типы линий пользователя


У пользователя появилась возможность самостоятельно создать новый тип линии. Для этого можно использовать обыкновенный чертеж T-FLEX CAD, выполненный с соблюдением некоторых несложных соглашений. Описание может содержать изображение периода (повторяющейся части), начала, окончания и средней части. Описание периода является обязательным. Для описания характерных точек типа линии используются специальные именованные узлы. По созданным пользователем линиям может работать поиск контура штриховки. При редактировании, удалении или создании новых файлов описания типов линий, они автоматически появляются в конце списка типов линий. При использовании нового типа линии в документе, связь с исходным файлом не устанавливается. Так что, тип линии при передаче файла на другой компьютер, где такого типа нет, не теряется.

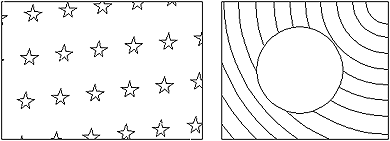

Штриховки


В дополнение к линиям изображения пользователь может самостоятельно создавать собственные штриховки. Также как и линии, новые штриховки создаются в отдельном чертеже системы T-FLEX CAD. В поставку новой версии уже будут включены несколько таких штриховок, например, штриховка «дерево».

?

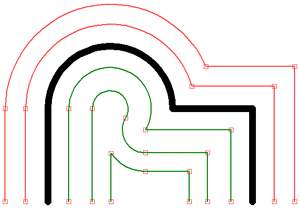

Эквидистанты

Переработан механизм создания эквидистанты к линиям построения (работает с функциями, сплайнами, эллипсами, путями). Улучшена точность работы алгоритма расчёта эквидистанты, ускорена его работа.

Создание и редактирование линий построения


При создании и редактировании можно использовать новое диалоговое окно свойств, позволяющее задавать параметры линии в прозрачном режиме. Набор цифр на клавиатуре автоматически фиксирует значение параметра, одновременно меняется и положение элемента на чертеже.

Новая функция автоматического отслеживания отрицательного направления при создании параллельных прямых. Так, при создании параллельной прямой знак теперь определяется автоматически и для задания отрицательного значения в новом окне «свойства» теперь не требуется ввод знака «минус». Таким образом, теперь достаточно переместить курсор в требуемую зону, набить значение и нажать Enter или кликнуть мышью. Наравне с новой оставлена старая функциональность для сохранения возможности использовать в параметрах прямой переменную с отрицательным значением. При редактировании линии построения, когда значение параметра задано выражением, в новом диалоговом окне теперь видны два поля — выражение, задающее положение элемента, и его текущее значение. Значение выражения можно изменять — тогда будут меняться значения переменных, входящих в выражение. Также можно менять выражение. Тогда текущее значение выражения будет динамически отображаться в поле значения.

При редактировании линии построения, если её параметр связан с переменной, а значения переменных устанавливаются только из списка значений (новая функция в редакторе переменных), то динамический курсор, отображающий положение линии построения, перемещается только в соответствии со значениями в списке.

Элементы управления внешними переменными


При работе элементов управления в отдельном диалоговом окне (команда Параметры|Модель), элементы управления представляют собой стандартные окна Windows. Поддерживается оригинальный стиль Windows; XP.

Универсальная команда преобразования изображения


Разработана новая универсальная команда преобразования изображения, которая объединила все функции по перемещению, масштабированию, симметрии, повороту изображения, а также созданию ассоциативных и неассоциативных копий (перемещением с масштабом и поворотом, симметрией, линейным и круговым массивом). Данная команда поддерживает объектную привязку, аналогичную командам создания эскиза, работает с новым диалоговым окном свойств, в котором можно задать все параметры преобразования в прозрачном режиме.

Команда позволяет трансформировать как элементы, созданные в режиме эскизирования, так и элементы, созданные на основе линий построения. Команда вызывается в соответствующих режимах из контекстного меню при выборе одного или нескольких элементов, из меню для команд создания ассоциативных копий, из меню редактирования элементов (для переноса изображения).

По сравнению со старой командой перемещения, новая команда поддерживает следующие режимы:
  • трансформация всех связанных элементов,
  • трансформация только выбранных элементов
  • отрыв выбранных элементов от остальных связанных элементов;
  • при завершении трансформации имеется возможность выбора:
  • новых элементов для нового преобразования,
  • повторной трансформации выбранных ранее элементов,
  • элементов, полученных последним копированием для новой трансформации,
  • исходных и копированных элементов для новой трансформации.

Копирование с точкой вставки


Появилась новая команда «Копировать с точкой», которая позволяет скопировать в буфер обмена выбранные элементы с заданием координат точки, которая будет использоваться в качестве точки привязки при последующей вставке из буфера. При вызове данной команды пользователь должен задать точку вставки. При этом работает объектная привязка, аналогичная привязкам в команде создания эскиза.

Шероховатости


В свойства шероховатостей на закладку «Стиль» добавлен флажок, управляющий отображением шероховатости: либо в старом стиле, либо в соответствии с новыми изменениями ГОСТа.

Размеры


При проставлении радиуса с изломом появились дополнительные возможности. Теперь можно задавать не только окончание линии излома, но и параметры излома, такие как его ширина и положение. Добавлена новая опция для непрерывной простановки радиусов с изломом с привязкой линии излома к одной точке.

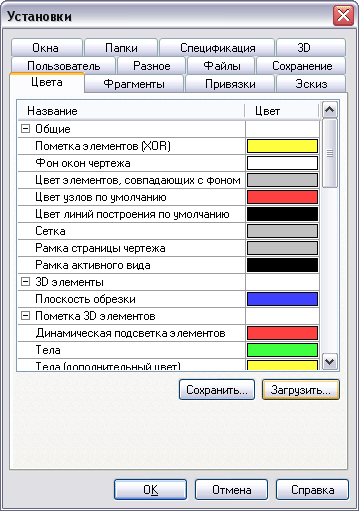

Выбор произвольного цвета элемента


В качестве цвета для элементов теперь можно выбирать произвольный RGB цвет из стандартного диалога выбора цвета Windows. Для этого необходимо выбрать пункт «Другой цвет» в конце списка цветов. При этом будет вызван диалог выбора цвета. После выбора цвета в этом диалоге, он выбирается для данного типа элемента. В диалоге выбора цвета имеется возможность добавить выбранный цвет в набор. В этом случае цвета из набора автоматически добавляются в основной список цветов (после пункта «Другой цвет»…). Удалить цвет из набора можно путём установки для этого элемента набора чёрного цвета.

Векторы привязки


Вектор привязки стал полноценным элементом модели: он является элементом построения, отображается на экране постоянно и может быть погашен вместе с другими элементами построения командой «Погасить/показать элементы построения». Для него работает контекстное меню, из которого можно вызвать команды удаления, редактирования и изменения свойств. У вектора привязки появились параметры: «Уровень», «Цвет». В контекстном меню для векторов привязки, имеющих связанные слои, появилась команда «Применить видимость слоёв». При её вызове устанавливается видимость или невидимость слоёв в соответствии с тем, как они будут отображаться при вставке данного документа в другой документ в качестве фрагмента с использованием данного вектора привязки.

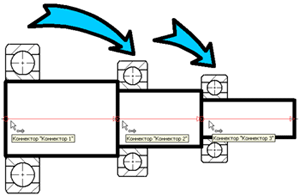

Коннекторы


В команде создания векторов привязки, кроме собственно векторов привязки, можно создать новый элемент — коннектор. Коннектор — это элемент построения, предназначенный для быстрой привязки к нему 2D-фрагментов. Кроме информации о геометрическом положении (положении начала системы координат и направлении осей) коннектор может хранить и другую информацию, необходимую для «подключения» к нему других элементов. Эта информация хранится в виде списка значений, которые могут быть как константами, так и переменными. Имена этих значений используются для задания значений соответствующих внешних переменных подключаемых к ним фрагментов. При подключении фрагмента к коннектору, переменным фрагмента, совпадающим по имени с переменными коннектора автоматически назначаются значения переменных коннектора.





Коннектор автоматически выбирается при подведении курсора к нему или к одному из ассоциированных элементов. При вставке в сборку фрагмента, имеющего коннекторы, они автоматически становятся доступными для привязки других фрагментов.

Фрагменты


Изменен принцип работы опции «Разрушить фрагмент» — теперь в документ сборки переносятся все видимые элементы и некоторые элементы построения, необходимые для построения этих элементов. Элементы, построенные на фрагменте, автоматически переносятся на элементы, полученные при его разрушении.

Тексты


В параграф текстах и спецификациях реализовано автоматическое удаление страниц. При редактировании или параметрическом изменении содержимого возможно уменьшение требуемого количества страниц. В этом случае ненужные страницы автоматически удаляются. У строчных текстов появился новый параметр — «Симметричное отображение». При его установке текст выводится симметрично относительно точки привязки.

Спецификации


Спецификации теперь работают с внутренними базами данных, файл *.mdb не создаётся. При необходимости можно согласовать спецификацию с файлом базы данных принудительно. Для фрагментов добавлены два новых типа включения вложенных спецификаций в спецификацию сборки: «с параметрической спецификацией» и «только параметрическую спецификацию». При изменении параметров сборки, влияющих на вложенную параметрическую спецификацию фрагмента, она теперь тоже пересчитывается. При использовании ссылки на внешний файл базы данных механизм вложенной параметрической спецификации недоступен.

Общее управление системой

Распределение памяти


T-FLEX CAD позволяет использовать для своей работы большой объем оперативной памяти. Максимальный объем памяти для приложения T-FLEX CAD может быть установлен 3 ГБ на машине с общим объемом оперативной памяти 4 ГБ и операционной системой Windows на платформе NT. Это становится особенно выгодно при работе с очень большими сборками. Более подробные инструкции можно получить на сайте компании Microsoft:

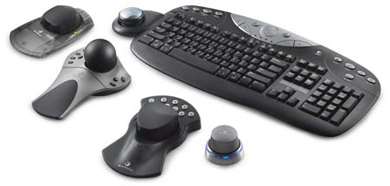

Поддержка многофункциональных манипуляторов


Добавлена поддержка трёхмерных многофункциональных манипуляторов. Поддерживаются устройства, совместимые со стандартами Spaceball и SpaceMouse (например, фирмы 3Dconnexion). С помощью трёхмерных манипуляторов можно перемещать, вращать и масштабировать изображение в 3D-окне. Также любой кнопке манипулятора можно назначить любую команду системы, доступную в настройках клавиатуры.

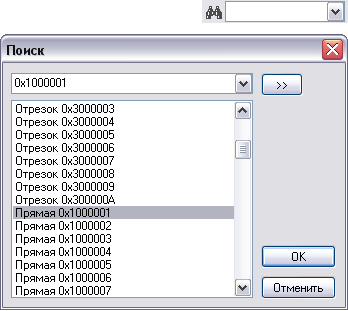

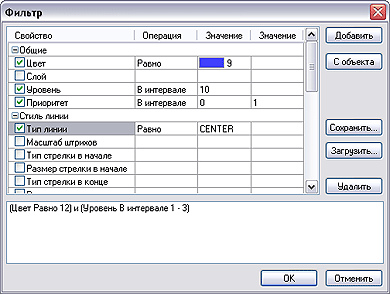

Поиск элементов


Улучшены средства поиска элементов. Функция поиска теперь может запускаться в прозрачном режиме и работает во всех командах. Для быстрого использования функции поиска появилась новая служебная панель «Поиск» с кнопкой «Найти» и строкой набора критерия поиска, а также кнопкой выбора последних найденных элементов. Из 3D-команд убрана кнопка выбора элемента из списка. Вместо неё можно пользоваться прозрачной командой поиска.





Система координат на 3D-виде


В 3D-окне теперь разноцветное объёмное изображения системы координат. Красный — ось X, зелёный — ось Y, синий — ось Z. Размер этой системы координат задаётся в команде «Установки». Система координат может быть убрана с экрана совсем. Новый выключатель находится в «Параметрах 3D-вида». (Команда Вид|Свойства).




Управление выбором объектов


Существенно доработаны инструменты для выбора объектов. Появились наборы стандартных фильтров, позволяющие быстро настраивать селектор для выбора нужных объектов. Наборы для 2D и 3D-окон различны. Кнопки включения фильтров и управления конфигурациями селектора находятся на системной панели.








В большинстве случаев можно легко обходиться этими стандартными фильтрами. Кнопки фильтров работают как выключатели. При клике в любую из таких кнопок с нажатой клавишей Ctrl, включается выбор элементов только данного типа. Выбор элементов других типов при этом отключается.

Фильтр для выбора объектов


Появилась новая функция Правка|Фильтр…, которая позволяет установить дополнительный фильтр для выбора объектов, работающий во всех командах в прозрачном режиме. Фильтр может запрещать выбор объектов, не проходящих по одному или нескольким условиям. Условия основаны на сравнении параметров элементов. Условий может быть несколько. Каждое условие является логической комбинацией «И». Несколько условий совместно действуют как логическое «ИЛИ». Список условий находятся в нижней части диалога.




Команду можно вызывать в любой момент, даже из любой другой команды (прозрачный режим). Настроенные конфигурации фильтров можно сохранять для последующей работы. Эта команда окажется очень полезной, когда, например, требуется выбирать все линии красного цвета с типом «основная», или выбрать все операции на нужном слое с материалом «сталь» и т.д.

Редактирование свойств элементов разного типа

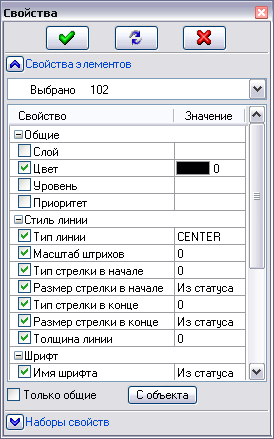

При выборе нескольких элементов одного или разных типов доступна возможность редактирования их свойств в новом диалоговом окне «свойства». В нём содержится количество выбранных элементов и полный перечень свойств этих элементов. При включенном переключателе «Только общие свойства» в список помещаются только те свойства, которые есть у всех выбранных элементов. Выпадающий список в верхней части диалога позволяет просмотреть, элементы какого типа выбраны в данный момент. При выборе конкретного типа элементов из этого списка автоматически будут устанавливаться свойства элементов только этого типа.






Существует возможность выбрать на экране элемент и использовать значения его свойств в качестве текущих. Текущий набор свойств можно сохранить с определённым именем для последующего использования.



В начало


Данная функция может оказаться весьма полезной. Например, при помощи команды «Фильтр» была выбрана группа объектов разного типа, и нам нужно всех их поместить на отдельный слой, изменить цвет всех элементов, а для объектов, содержащих текст, увеличить размер шрифта. Теперь все это можно сделать за одно действие.

Работа с документами. Управление сборочными документами


В системе появился принципиально новый механизм, позволяющий управлять способом хранения ссылок на другие документы (фрагменты, картинки, внешние базы данных и т.д.). Ссылки могут храниться во внешних файлах, как было сделано в предыдущих версиях системы («внешняя ссылка»), непосредственно внутри файла сборочного документа («внутренняя ссылка»), в системе управления документооборотом.




Благодаря новому механизму решена проблема переноса больших сборочных документов, например, на другой компьютер. Теперь при переносе сборочного документа нет необходимости отыскивать все файлы фрагментов, которые могут находиться в разных папках, на разных дисках, в библиотеках и т.д.




Если при открытии сборки благополучно нашлись все фрагменты по своим ссылкам, то этот механизм поможет быстро запаковать сборочную модель в один файл с возможностью последующей распаковки и перенести её в другое место в файловой системе или в хранилище системы управления документооборотом (например, T-FLEX DOCs).

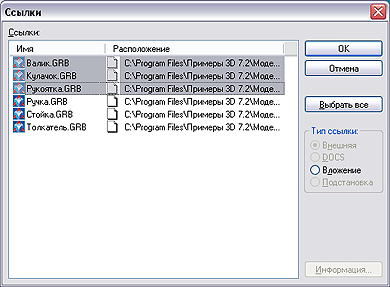

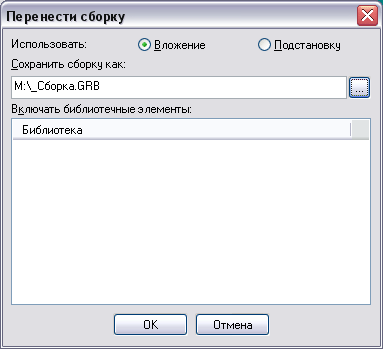

Новые команды входят в новое выпадающее подменю Файл|Сборка. Команда «Перенести сборку» предназначена для запаковки сборочного документа. Интерфейс команды представляет собой диалоговое окно, в котором можно задать действие (способ переноса) и имя документа (путь), в который переносится сборка. Команда «Ссылки…» предназначена для управления ссылками сборочного документа на другие документы. Она представляет собой обычное диалоговое окно, содержащее список всех ссылок текущего документа. Для каждой из ссылок можно задавать её расположение.

Окно открытия/сохранения документов

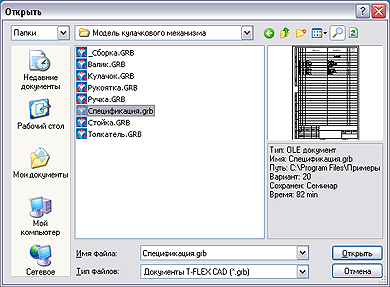

Доработано диалоговое окно, которое используется при открытии, сохранении документов, вставки фрагмента и т.д. По умолчанию включено поле просмотра документов. Размер поля просмотра и поля информации стал изменяемым. В инструментальную панель окна добавлены кнопки управления наличием поля просмотра и также управления режимом автоматического просмотра. В левой верхней части окна диалога появилось поле выбора места хранения файлов.

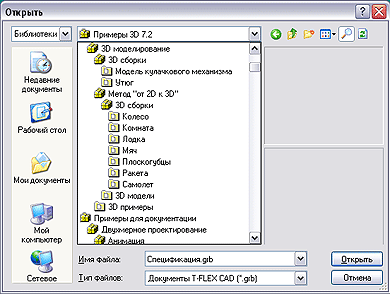

При включенном режиме «Папки» выбор производится из файловой системы (стандартный режим Windows). В режиме «Библиотеки» список папок заменяется списком библиотек, и выбор производится из доступных библиотек. Размер окна и его расположение теперь запоминаются и восстанавливаются при последующем входе. В новом окне открытия документа теперь доступен множественный выбор файлов. При выборе нескольких файлов они последовательно открываются для редактирования.




Здесь же появилась возможность включать специальные фильтры для выбора файла типа «Чертёж T-FLEX CAD» или «3D модель T-FLEX CAD». При установке такого фильтра в списке файлов появляются только файлы соответствующего типа.

Управление вспомогательными окнами


Реализован новый механизм управления вспомогательными окнами. К таким окнам относятся «Общий вид», «Меню документов», новый диалог свойств, окно диагностики, окно структуры 3D-модели, окна каталогов и библиотек. Несколько таких окон могут быть помещено в одно общее «родительское окно». В таком случае в нём появляются закладки с названиями и иконками этих окон. Закладки можно перетаскивать мышью между окнами, вытаскивать в «плавающий» режим, менять местами. Для помещения одного окна в качестве закладки в другое окно можно при перетаскивании этого окна за заголовок поместить его в заголовок или в область закладок другого окна. Если при входе в команду является активным окно структуры 3D-модели или какое-либо другое вспомогательное окно, а в команде автоматически появляется немодальное окно свойств, при выходе автоматически восстанавливается активность этого окна.

Управление окном диагностики


Изменилось поведение окна диагностики. Оно, в зависимости от ситуации, может иметь разные иконки. Их может быть три вида — когда нет ошибок, когда есть непрочитанные сообщения, когда есть сообщения, но пользователь уже их видел. Также в окне диагностики появился режим «Показывать автоматически» (включается через контекстное меню), при включении которого окно появляется на экране автоматически в момент, когда появляется новое сообщение.

Изменения в основных панелях инструментов


Изменён состав панели «Вид». В неё добавлена команда «Начертить 3D-профиль», которая активизируется при выборе плоской грани или рабочей плоскости. При вызове этой команды активизируется выбранная рабочая плоскость для того, чтобы при помощи 2D-команд можно было создавать или редактировать 3D-профиль. В случае если выбрана грань, на её основе создаётся новая рабочая плоскость, которая активизируется. Кроме этого добавлена команда «Завершить черчение 3D-профиля», которая активизируется при черчении на рабочей плоскости. При использовании данной команды производится завершение работы на активной рабочей плоскости. В панель «Вид» добавлена команда «Показать выбранные элементы». При её использовании изображение в активном окне масштабируется таким образом, что выбранные элементы становятся видимыми с максимальным масштабом.

Вывод информации об элементах

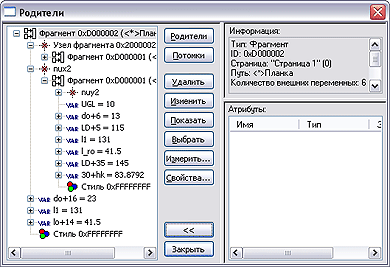

Доработана команда получения информации об элементах. Теперь её диалоговое окно изменяемого размера. Размер полей справа (текст информации и атрибуты) также можно изменить. Добавлены кнопки «Родители» и «Потомки», позволяющие переключать диалоговое окно в один из этих режимов. Добавлена кнопка «Выбрать», которая позволяет выбрать элемент и выйти из диалога. Значительно улучшена работа данной команды с моделями, содержащими большое количество элементов.




Управление цветами


В установках системы расширен спектр настроек цветов. Теперь можно настроить отдельные цвета для отображения и подсветки различных элементов, динамических манипуляторов, а также для усовершенствованных и новых режимов работы команд. В новой версии можно сохранять установленный для системы набор цветов во внешний файл с возможностью последующей загрузки из него.




Меню документов


Меню документов и окна каталогов (библиотек) теперь могут отображать иконки, содержащиеся в файле с расширением *.ico. Кроме файла *.grb анализируется наличие в той же папке файла c соответствующим именем и расширением *.ico. Этот файл может содержать одно или два изображения (16×16, 32×32). Если стоит режим крупных иконок (64×64), то будет отображаться слайд. Если слайда нет, то будет автоматически увеличиваться изображение, содержащееся в *.ico. Если стоит режим средних или мелких иконок, то будет отображаться соответствующая иконка. Если же файла *.ico нет, то будет отображаться уменьшенный слайд.

Команда «Удалить лишнее»


В команду удалить лишнее добавлены параметры «Удалить неиспользуемые невидимые переменные» и «Удалить неиспользуемые страницы». При этом если страница является рабочей плоскостью, и на ней ничего не построено, то она считается неиспользуемой и удаляется вместе с проекцией.

© 2024 ЗАО «Топ Системы»
