Программа для имитации обработки детали T-FLEX NC Tracer

T-FLEX NC Tracer предназначается для имитации обработки детали по готовой управляющей программе со съемом материала. Программа T-FLEX NC Tracer является самостоятельной и может использоваться отдельно от T-FLEX ЧПУ и других программ комплекса T-FLEX.

Входной информацией для T-FLEX NC Tracer являются:

• текст управляющей программы (создается любым удобным для пользователя методом, например, в системе T-FLEX ЧПУ )
• геометрия инструмента (создается во встроенном редакторе инструмента, полностью идентичном редактору инструмента в программе T-FLEX ЧПУ )
• геометрия заготовки (параллепипед, цилиндр или 3D-модель в формате VRML).

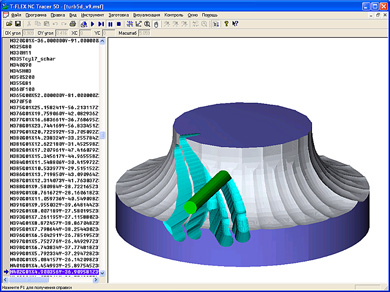

После отработки системой управляющей программы, пользователь может визуально оценить качество обработки и сохранить получившуюся 3D-модель в файл формата VRML для использования его в следующей обработке в качестве заготовки или для загрузки в програмное обеспечение координатно-измерительных машин для более точной оценки качества полученной детали.

По типам визуализируемых обработок система подразделяется на три вида:

• T-FLEX NC Tracer 2D (токарная обработка)

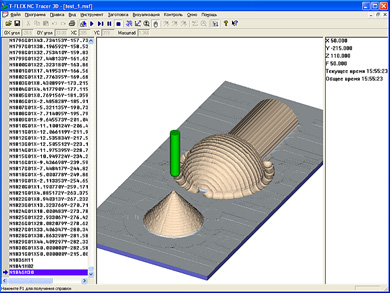

• T-FLEX NC Tracer 3D (2.5D-, 3D-фрезерная обработка и 2D-сверление)
• T-FLEX NC Tracer 5D (2.5D-, 3D-, 5D-фрезерная обработка и 2D-, 5D-сверление).
