Программа T-FLEX/Раскрой

Программа T-FLEX/Раскрой предназначена для расчета и построения эскизов оптимальных схем раскроя листового материала и ориентирована на решение следующих задач:

• раскрой листов на карты и/или полосы;
• раскрой произвольной плоской детали в полосе и/или листе, так называемый регулярный раскрой;
• раскрой группы разнородных деталей в произвольно заданной форме плоской заготовки, так называемый нерегулярный или фигурный раскрой.

Система T-FLEX/Раскрой имеет общий с приложением T-FLEX CAD пользовательский интерфейс, высокую скорость доступа к графической информации, совместное хранение результатов расчета схемы раскроя и ее эскиза в документе T-FLEX CAD. Вся необходимая информация о геометрии деталей и непрямоугольных заготовках для выполнения расчетов считывается автоматически из документов, подготовленных в графической системе T-FLEX CAD. Подготовленная информация сохраняется в базе данных предприятия. Детали на листах размещаются автоматически с возможностью последующего интерактивного редактирования задания на раскрой с помощью «мыши» методом "бери-тащи" при этом система автоматически отслеживает отступы и перемычки. Критерием оптимизации раскроя является минимизация отхода и повышение величины коэффициента раскроя материала заготовки.

Конечным результатом работы, является построение карты раскроя с автоматическим указанием: наименования деталей в карте, размеров положения деталей на карте и коэффициента раскроя материала.

Раскрой листов на карты-полосы

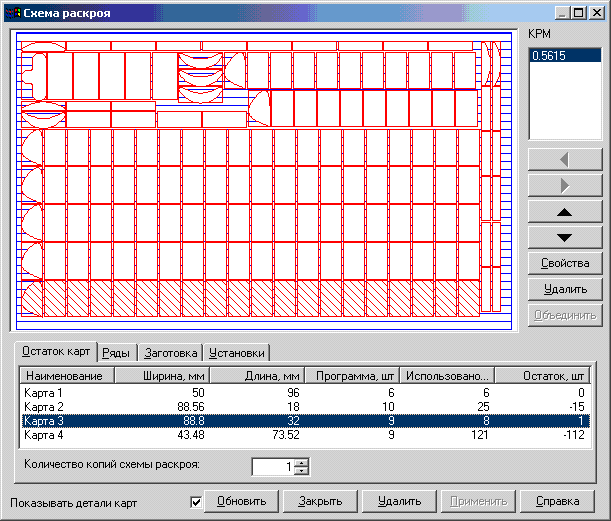

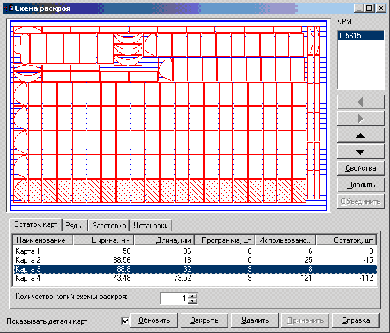

Модуль "Раскрой листа на карты" предназначен для расчета оптимальных схем раскроя листов на детали или заготовки прямоугольной формы, например, для рубки на гильотине. Возможно получение схем раскроя листов: продольного, продольно-поперечного и продольного или продольно-поперечного с комбинированием карт разных типоразмеров в ряду. В качестве исходных данных могут выступать: параметры прямоугольной детали-заготовки (длина и ширина), эскиз детали, которая может автоматически поворачиваться до положения минимальной площади карты, или эскиз схемы регулярного раскроя, а также параметры листов (длина и ширина). Отдельно задается ширина реза (величина перемычки).





Расчетный вариант схемы раскроя может быть модифицирован пользователем вручную: в рядах схемы раскроя могут быть изменены число карт или карты могут быть повернуты на 90 градусов относительно направления ряда; ряды могут быть удалены или добавлены; ряды могут быть перемещены с одной позиции на другую. Для текущего варианта раскроя может быть выполнен перерасчет с учетом уже размещенных на листе карт. Для подготовки карт раскроя для резки листа на оборудовании с ЧПУ можно показать детали в каждом ряду раскроя. Затем, траектория построенная на первую деталь ряда, размножается массивом.

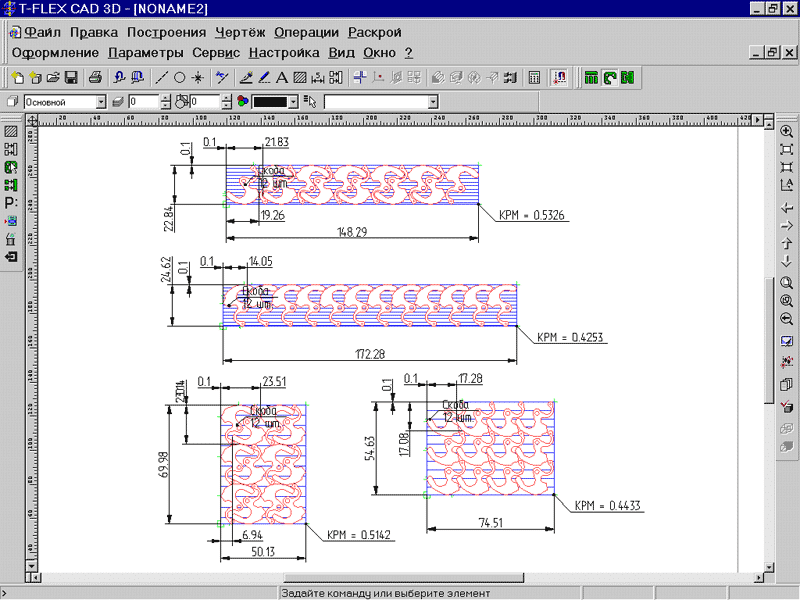

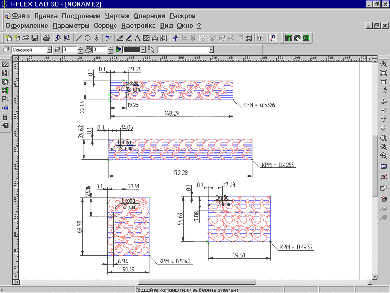

При формировании карты раскроя размеры проставляются автоматически.

Регулярный раскрой

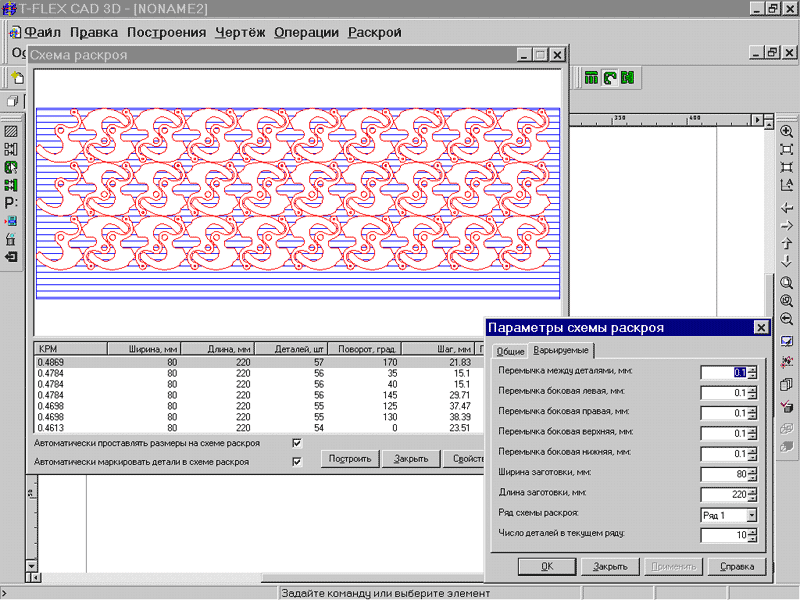

Модуль "Раскрой регулярный" предназначен для оптимизации раскроя детали на листе или полосе. Возможно получение оптимального решения для заготовки заданных длины и ширины или получение оптимальных размеров заготовке по заданному числу деталей, получаемых из одной заготовки. Возможно получение разных схем раскроя: однорядной, многорядной, с переворотом полосы. Параметры полученной схемы раскроя доступны для редактирования пользователем вручную.





Дополнительная встроенная функция позволяет автоматически формировать эскиз отхода заготовки после выполнения операции штамповки или резки деталей по полученной схеме регулярного раскроя. Полученный эскиз отхода полосы (листа) может быть использован в качестве исходных данных материала заготовки для фигурного раскроя.

Использование модуля регулярного раскроя позволяет наиболее оперативно формировать в модуле ЧПУ программы на раскройное оборудование.

Фигурный раскрой

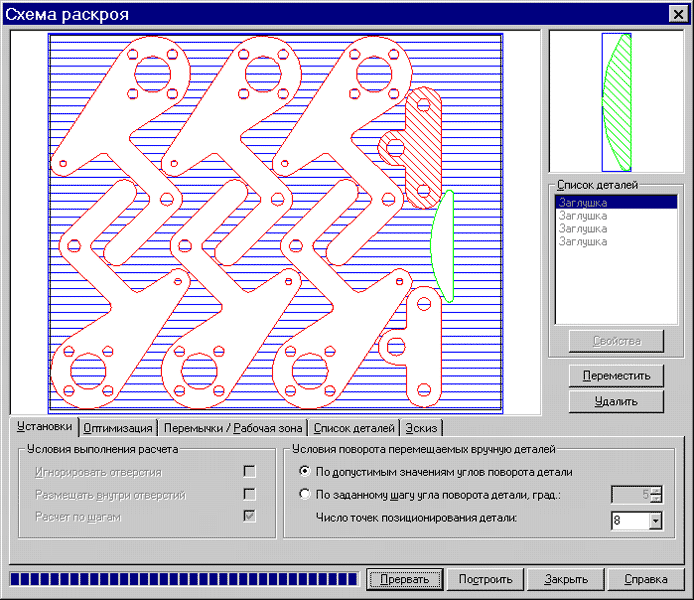

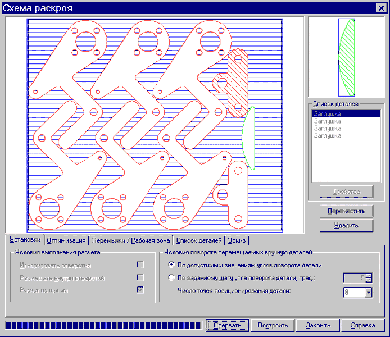

Фигурный раскрой представляет собой решение задачи оптимизации раскроя разных плоских деталей на прямоугольном листе или отходе листа после его использования для получения других деталей (заготовок).


Принципиальным моментом в реализации данного решения в T-FLEX/Раскрой является использование интерактивного режима поиска оптимальной схемы раскроя. Для удобства работы, и ускорения автоматического расчета можно задавать промежуточные зоны раскладки. Результаты расчетов доступны для редактирования, пользователь имеет возможность в ручном режиме перемещать, поворачивать и переворачивать на заготовке детали. При этом отслеживаются перемычки и деталь при "отпускании" сделает необходимый "отскок".

При вводе исходных данных вместо исходной заготовки может быть выбрана схема регулярного раскроя листа для размещения на ее свободных участках дополнительного числа деталей.

Фигурный раскрой поддерживает раскладку деталей на нескольких листах произвольной формы. Также фигурный раскрой используется для подготовки блока деталей для последующей раскладки в модуле регулярного раскроя.

Базы данных заготовок и деталей

Система T-FLEX/Раскрой имеет интерфейс для подключения заводских баз данных. Используя возможности API можно выполнять раскрой непосредственно из среды пользовательской системы. Также предлагаются базы данных .mdb, которые пользователь может настроить соответственно своим задачам. Подключение баз происходит на основе SQL запросов, которые можно копировать, например из MS Access. После подключения баз данных в автоменю T-FLEX/Раскрой появляются кнопки выбора задания на раскрой, заготовок и деталей.
