Программа для расчета пружин T-FLEX/Пружины

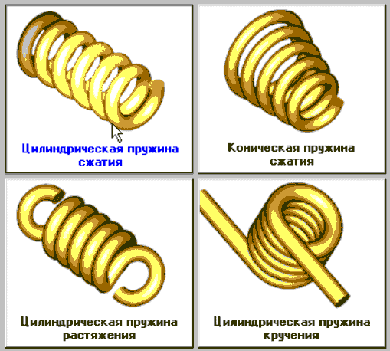

В программе T-FLEX/Пружины реализованы расчёты цилиндрических пружин сжатия-растяжения, конических пружин, пружин кручения. Программа позволяет осуществлять многовариантный расчёт пружин в соответствии с типовыми методиками (ГОСТы 13764-86 - 13769-86).
Возможны следующие виды расчётов:

• расчёт семейства пружин, удовлетворяющих заданным силовым характеристикам (пружины отличаются внешними диаметрами и диаметрами проволок);


• расчёт пружин с наложением конструктивных ограничений по их наружному диаметру;


• расчёт пружин с наложением конструктивных ограничений по диаметру пружинной проволоки;


• расчёт пружин с наложением конструктивных ограничений по их наружному диаметру и диаметру пружинной проволоки;


• проверочный расчёт пружин, позволяющий по известным конструктивным характеристикам определить расчётные силовые характеристики пружины.

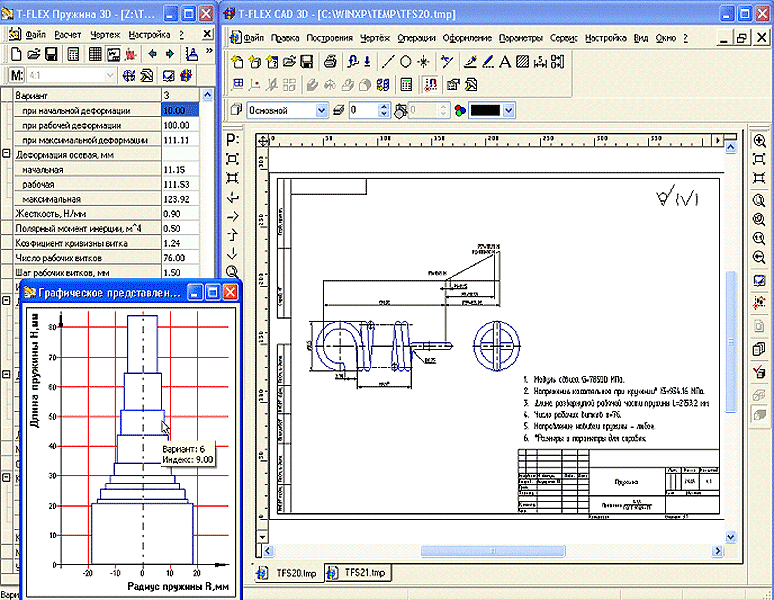

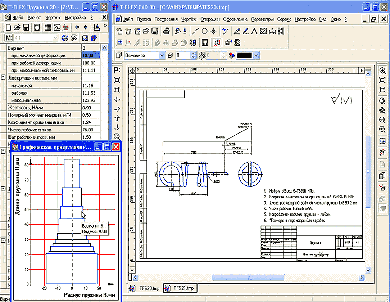

Результаты расчётов представляются как в табличной форме, так и в виде наглядных графических диаграмм, отображающих всё многообразие полученных вариантов. Конструктор может просмотреть графики упругих характеристик пружин, особенно полезные для конических пружин с нелинейными упругими свойствами. Результаты расчётов могут быть сохранены для последующей обработки и анализа. Также их можно экспортировать в форматы Microsoft Word и Exсel.

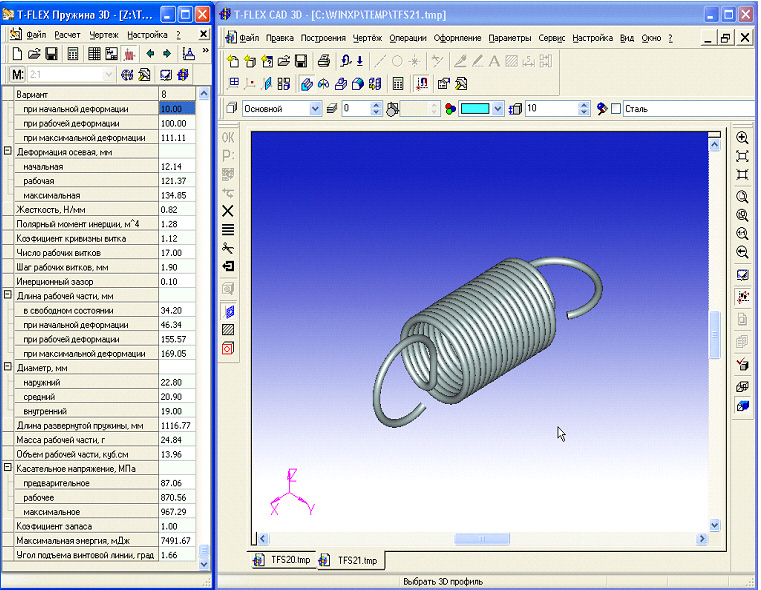

По результатам расчёта возможно создание рабочего чертёжа или построение трехмерной модели пружины, соответствующей выбранному конструктором варианту расчёта. Чертёжи или модели могут генерироваться автоматически на базе имеющейся в системе библиотеки типовых конструкций пружин или создаваться разработчиком в интерактивном режиме из имеющихся в библиотеке элементов пружин (зацепов и законцовок). Сгенерированные модели при вставке в сборку и установлении связи с переменной сборки, отрисовываются в соответствии с положением подпружиненных элементов, в том числе и в анимации. Важным достоинством системы является открытость библиотеки для модификаций и дополнения новыми типами пружин. Пользователь, владеющий системой T-FLEX CAD, легко может создать свой уникальный прототип рабочего чертежа пружины, генерация которого по результатам расчётов будет в дальнейшем осуществляться автоматически.



Система имеет встроенную базу сортамента пружинных проволок и материалов пружинных сталей. При необходимости пользователь может задать материал с нестандартными характеристиками. Электронный справочник ГОСТ-ов по проектированию пружин, развернутая помощь облегчают освоение и работу с системой.
