Библиотека деталей пресс-форм

В библиотеку элементов вошли все детали пресс-форм для литья термопластов под давлением в соответствии с ГОСТ и ОСТ. Для облегчения поиска той или иной детали, библиотека разбита в соответствии с типом деталей: втулки, колонки, плиты и т.д. Удобство поиска также обеспечивается слайдами с изображениями деталей. Помимо этого, для удобства пользователя созданы модифицированные варианты деталей и, даже пакет пресс-формы по ГОСТ 22062-76.

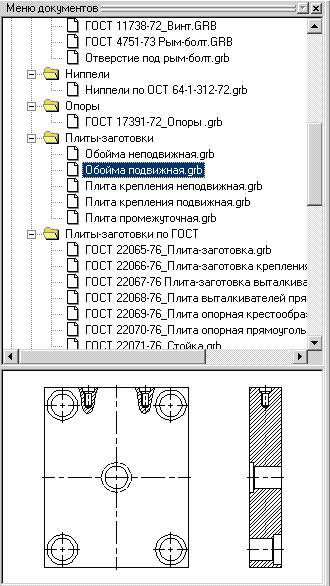

Меню документов

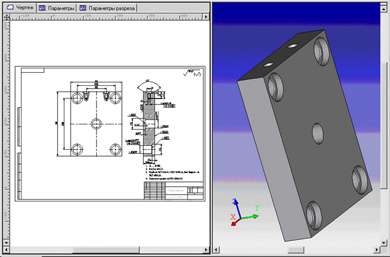

Пример элемента библиотеки

Каждый элемент библиотеки содержит чертеж детали, 3D-модель и диалог подбора параметров. Для тел вращения в большинстве случаев чертеж уже полностью оформлен. Т.е содержит все размеры, шероховатости, допуски, форматку, технические требования, неуказанную шероховатость. От пользователя требуется только заполнить форматку и, при необходимости, дополнить технические требования.

Для вставки в 2D-сборку у втулок, колонок и других тел вращения предусмотрены половинчатые виды (т.е. когда в сборке прорисовывается только половина детали до оси). Соответственно у плит можно отображать только половины отверстий до оси.


Чертеж и диалог параметров элемента

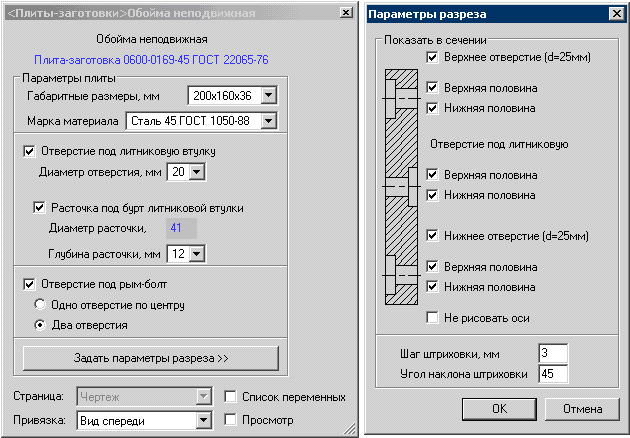

Диалог параметров элемента

Модифицированные плиты и фланцы содержат те отверстия, которые обычно присутствуют в пресс-форме, но не заложены в плитах и фланцах заготовках по ГОСТ. Стойка содержит помимо двух исполнений по ГОСТ еще один вариант, который тоже обязательно найдет свое применение.

Диалог параметров построен таким образом, что подбор размеров можно вести двумя способами: по базе данных или по основным (присоединительным, габаритным и т.п) размерам. Заложенные в детали способы привязки в основном отражают общепринятый метод проектирования пресс-форм – от детали (от линии разъема).

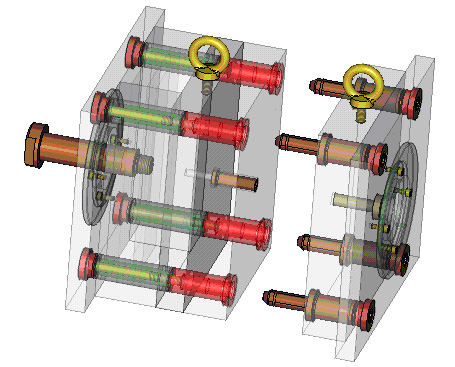

Трехмерная модель сборки пресс-формы-заготовки по ГОСТ 22062-76

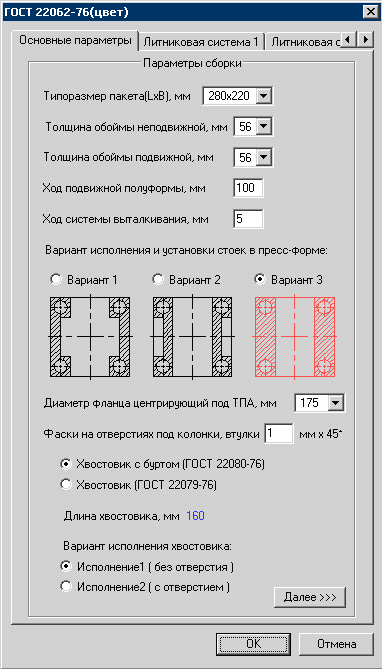

Диалоговое окно сборки пресс-формы-заготовки по ГОСТ 22062-76

Как пример применения библиотеки можно рассматривать сборку пресс-формы-заготовки по ГОСТ 22062-76. Модель сборки параметрическая и также как и все другие элементы библиотеки содержит диалог параметров. С помощью диалога пользователь может получить пакет требуемых размеров за несколько минут. А дополнив его литниковой системой, системой выталкивания и, при необходимости, системой охлаждения получить готовую пресс-форму. Причем часть требуемых элементов уже есть в библиотеке. Получение модели готовой пресс-формы может занять в зависимости от сложности от нескольких минут до нескольких часов.
