Программа для конструкторской подготовки T-FLEX CAD 3D SE

Для быстрого и качественного создания графической конструкторской и технологической документации по 3D-моделям компания «Топ Системы» предлагает конструкторскую программу T-FLEX CAD 3D SE. 3D-модели могут быть созданы как в T-FLEX CAD 3D, так и в других системах. Прежде всего, это относится к программам на ядре Parasolid - Unigraphics, SolidWorks, Solid Edge и др. Кроме того, посредством обменных форматов Parasolid, IGES и STEP данные могут быть импортированы из любой другой программы 3D-моделирования. За отдельную плату поставляются прямые интерфейсы к системам CATIA и Pro/ENGINEER.
Система стоит существенно меньше полнофункциональной трехмерной версии конструкторской программы 3D-моделирования T-FLEX CAD, и поэтому может служить экономичным решением для тех, кому не требуется функций 3D-моделирования или для тех, кто уже имеет программы 3D-моделирования. Конструкторская система T-FLEX CAD 3D SE содержит в себе все возможности системы T-FLEX CAD 2D.

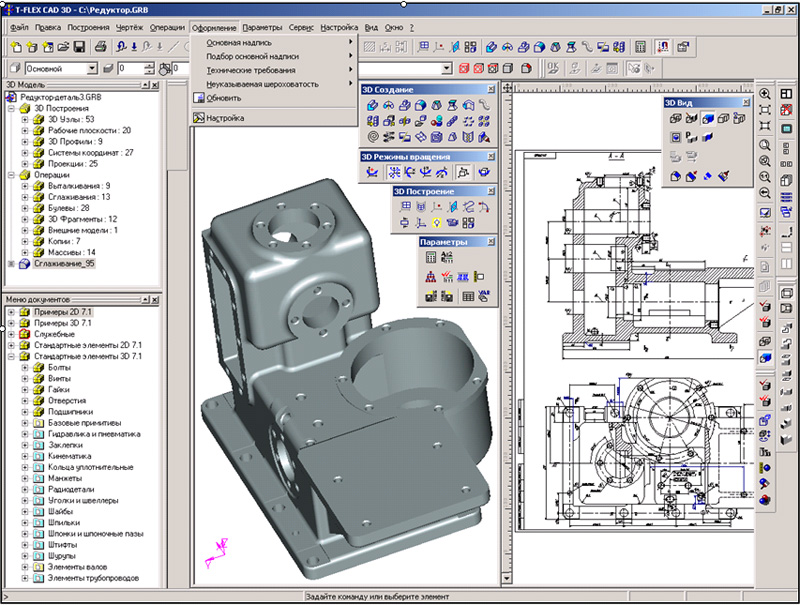

Для получения точных чертежей используется операция проецирования, в которой можно автоматически создавать осевые линии, показывать или не показывать невидимые линии и гладкие сопряжения. В операции получения сечений и разрезов можно выбрать тела, к которым нужно или не нужно применять сечение. Также можно выбирать отдельные тела для проецирования, что позволяет получать из сборочной модели не только сборочный чертеж, но и деталировку.

Можно создавать виды детали с разрывом, компактно размещающие длинномерные модели в соответствии с требованиями стандартов.

Проекции резьб отображают внутренний диаметр резьбы, в соответствии со стандартом, тонкой линией, а при простановке размеров автоматически определяют параметры спроецированной резьбы и проставляют на размерной линии.

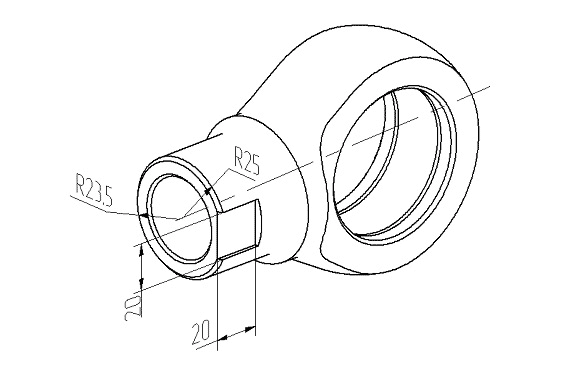

При установке параметра «Сохранять информацию для простановки 3D-размеров», размеры, создаваемые на основе линий этой проекции, рисуются «трёхмерными». Данная возможность позволяет проставлять размеры с реальными значениями на изометрических проекциях.



Таким образом, конструкторская программа T-FLEX CAD 3D SE помимо быстрого и удобного оформления чертежей по 3D-моделям позволяет значительно экономить время на подготовку чертежной документации при различных модификациях разрабатываемых изделий. Конструкторская программа T-FLEX CAD 3D SE экономически целесообразна также для поддержки зарубежных систем 3D-моделирования при подготовке технической документации в соответствии с российскими стандартами и для работы с 3D-моделями, полученными от партнеров предприятия в стандартных форматах передачи геометрии.

Исходя из своих функциональных возможностей, конструкторская программа T-FLEX CAD 3D SE ориентирована на тех пользователей, которые хотят иметь удобное средство оформления чертежей, созданных по 3D-моделям. При этом важно отметить, что конструкторская программа T-FLEX CAD 3D SE поддерживает ассоциативную связь между импортированной 3D-моделью и чертежами, полученными на ее основе. При модификации параметров 3D-модели в исходной системе, например, в конструкторской программе 3D-моделирования T-FLEX CAD 3D, чертежи в T-FLEX CAD 3D SE будут автоматически скорректированы.

Большой интерес к данной системе проявляют технологи. T-FLEX CAD 3D SE позволяет технологу при составлении технологических эскизов быстро проанализировать конструктивную структуру изделия по 3D-модели и свободно выбирать виды, сечения и разрезы, наиболее точно отражающие содержание технологической операции. Полученный эскиз ассоциативен с исходной моделью и сохраняет заложенные припуски на обработку при изменении 3D-модели. T-FLEX CAD 3D SE позволяет создавать карты сборки на основе аксонометрической проекции сборочной модели в режиме разборки. Для увеличения наглядности можно сохранить ассоциативность цветов проекции с исходной тоновой закраской 3D-модели.
