Программа для конструкторской подготовки T-FLEX CAD 2D
Процесс 2D-проектирования отличается от черчения тем, что конструктор создает чертеж не в виде набора линий, а в виде математической модели с параметрами, при изменении которых происходят изменения конфигурации детали, взаимные перемещения деталей в сборке, выполняются различные расчеты, может изменяться состав изделия (моделируются варианты исполнений). В процессе 2D-проектирования конструктор моделирует функционирование изделий, а инструменты параметризации позволяют избежать ошибок, повышая эффективность работы.
Для параметрического проектирования и создания 2D-чертежей и моделей в полном соответствии с ЕСКД и международными стандартами компания «Топ Системы» предлагает программу
Основной отличительной особенностью программы
![]() |
![]() |
![]() |
Программа

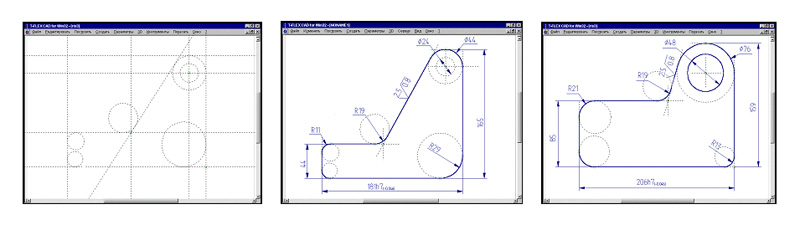

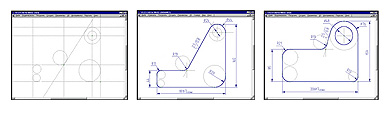

Используя основные линии и привязываясь к линиям построения, конструктор формирует изображение чертежа. Элементы оформления чертежа (размеры, штриховки, допуски, обозначения, тексты и т.п.) при нанесении могут автоматически привязываться к вспомогательным построениям, если пользователь так пожелает.

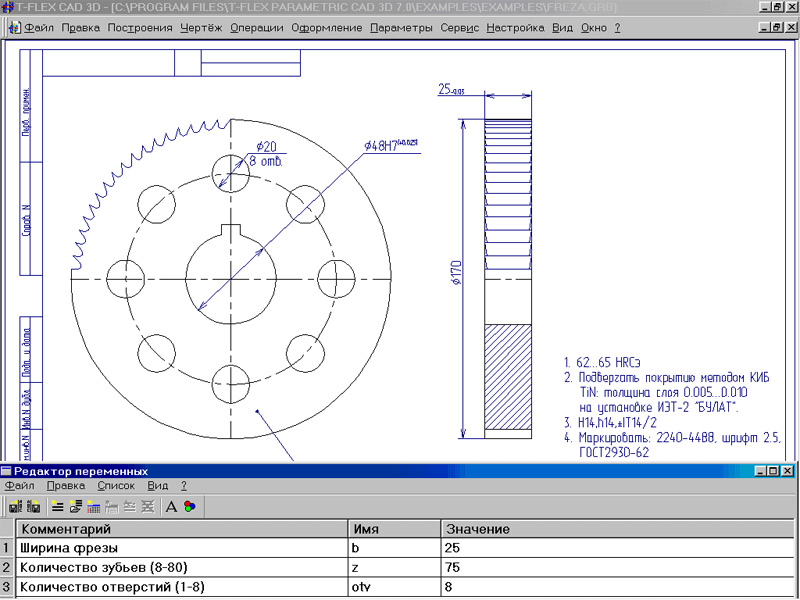

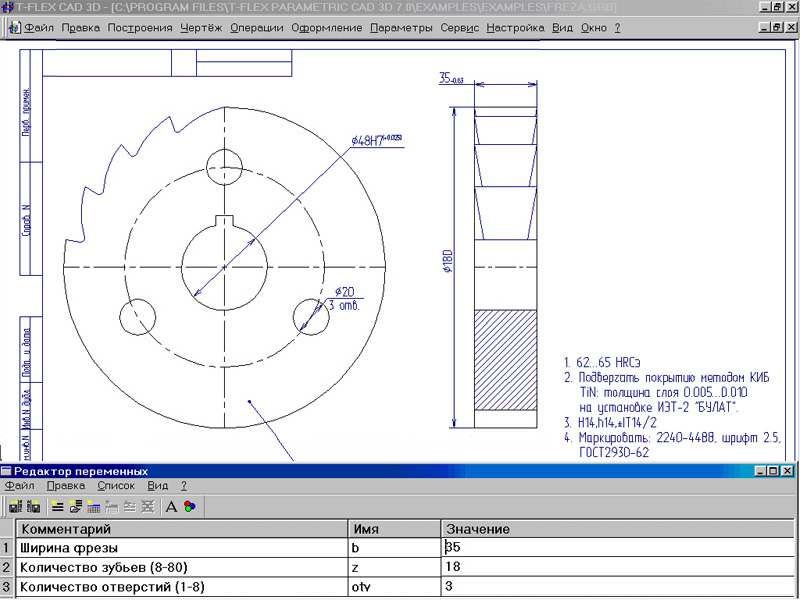

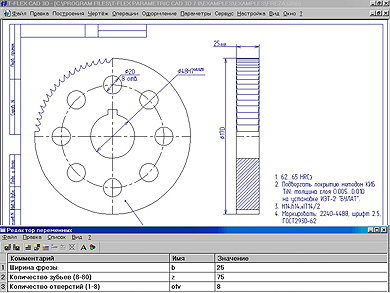

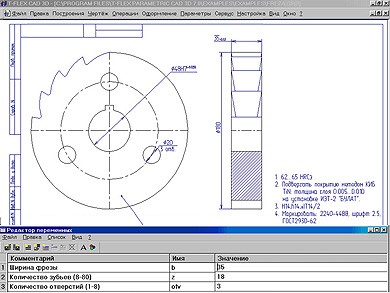

На параметрическом чертеже при перемещении линий построения или изменении их параметров (расстояний, радиусов и т.д.) линии изображения, размеры, штриховки и т.д. следуют за вспомогательными линиями, изменяя облик чертежа. За несколько минут пользователь может получить десятки рабочих чертежей разных типоразмеров изделия.
![]() |
![]() |
![]() |
Созданные в программе
Коннектор предназначен для упрощения процедуры привязки и хранит информацию и другие данные, необходимые для быстрого «подключения» фрагментов. Так, например, коннектор может хранить информацию о геометрии вала, на который нужно посадить подшипник. В момент привязки фрагмента подшипника к коннектору вала эта информация будет прочитана и подшипник автоматически примет нужные размеры.
![]() |

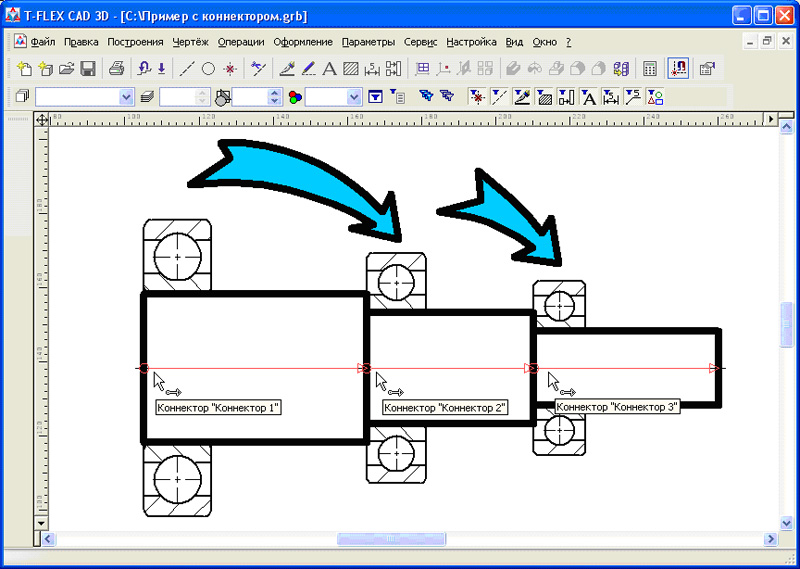

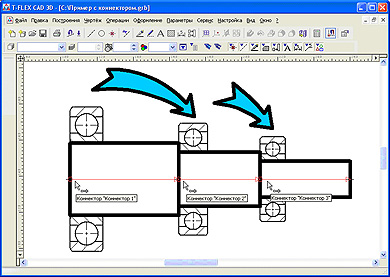

Вставка изделия с автоматическим принятием параметров из сборки (по коннектору) в программе |
![]() |
![]() |
![]() |
Использование метода проектирования «сверху вниз» - от сборочного чертежа к деталировке, позволяет исключить работу с внешними переменными, что иногда облегчает работу. Параметры сопряженных поверхностей деталей в этом случае определяются размером посадочных поверхностей. Поэтому изменения связанных деталей приводит к автоматическому изменению всех деталей-потомков в сборке. Кроме того, значения исходных параметров изделия можно получать «измерением» непосредственно из контекста сборки, например, сделать отверстия в крышке, по измеренным параметрам отверстия в корпусе.
Используя параметрические сборочные чертежи программы

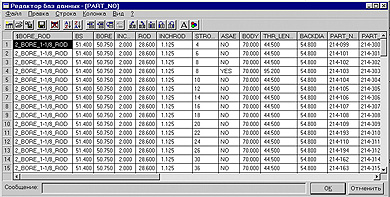

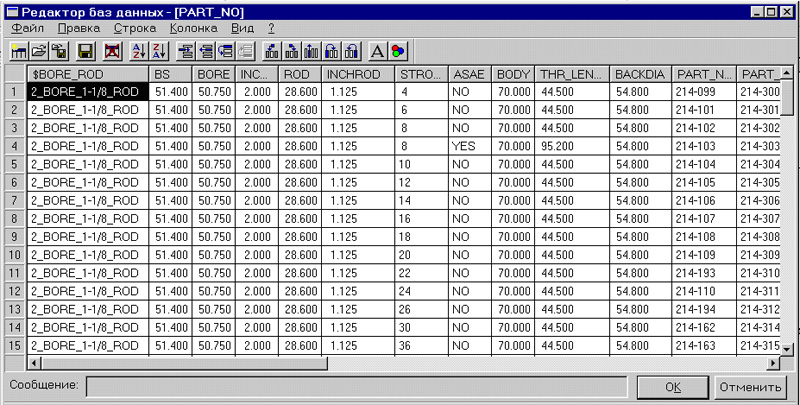

Большой эффект может принести использование баз данных, позволяющих реализовывать в одном чертеже целые каталоги изделий. Это позволяет создавать элементы конструкций в полуавтоматическом режиме, задавая их параметры из баз данных. Поддерживаются как внутренние базы данных, так и внешние. Используя внешние базы данных, пользователь может строить теоретические профили по табличным данным, рассчитанным и скомпонованным в других системах, например, в MS Excel или MathCAD. Т.е. наработанные расчетные методики можно быстро преобразовывать в чертежи и модели
Технологии и инструменты
![]() |
![]() |
![]() |
